碳化硅mosfet国内的难点有哪些?

发布时间:2024-11-20编辑:pdmos浏览:0

在电力电子行业中,功率半导体器件的性能对整个系统的效率和可靠性起着至关重要的作用。碳化硅mosfet作为第三代宽禁带半导体器件,凭借其优越的材料特性在高压、高频、高温等应用场景中展现出显著优势。然而,国内市场在碳化硅mosFET的研制和应用过程中仍然面临诸多挑战。以下详细探讨了当前国内碳化硅MOSFET技术发展面临的主要瓶颈。

### 1. 刻蚀工艺精度不足

碳化硅材料因其优异的物理性能,使得在制造过程中需要高精度的刻蚀工艺。然而,目前国内在该领域的技术水平还无法完全满足这一需求。刻蚀过程中的精度不仅影响器件的良率,还直接关系到其长期可靠性和性能稳定性。为了实现更高的刻蚀精度,国内厂商需要不断改进刻蚀设备和工艺,加强相关技术的研发力度。

### 2. 离子注入与退火工艺复杂

碳化硅材料的高键合强度给离子注入和退火工艺带来了极大的挑战。在高能离子注入过程中,晶格结构容易被破坏,形成点缺陷甚至完全非晶化缺陷,这会严重影响掺杂效果和器件性能。为此,必须在超过1500℃的温度下进行高温退火以恢复晶格结构并激活掺杂元素。然而,如此高的温度又可能引入新的晶体缺陷,如位错环等。因此,如何优化离子注入和退火工艺,是国内碳化硅MOSFET生产的一大难题。

### 3. 栅氧质量难以控制

栅氧层的质量直接影响到碳化硅MOSFET的沟道迁移率和栅极可靠性。与传统硅材料不同,碳化硅在热氧化工艺中产生的多余碳原子会对表面态产生负面影响,导致沟道迁移率大幅下降。目前市场上商用碳化硅MOSFET的沟道迁移率远低于理论值,提高栅氧质量成为当务之急。国内科研机构和企业正在通过改进热氧化工艺和材料选择来提升栅氧质量,但距离国际先进水平仍有差距。

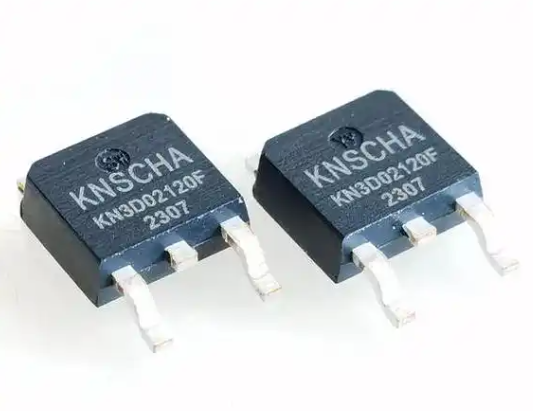

碳化硅MOSFET国内面临的难点


### 4. 生产成本高昂

尽管碳化硅MOSFET在性能上有显著优势,但其高昂的生产成本限制了大规模应用。相比传统硅基器件,碳化硅MOSFET的单个管芯价格要高出三到五倍。虽然晶圆尺寸可以做得更小,从而在一定程度上降低了平均成本,但总体投入依然较高。降低成本的途径包括提高良率、采用更大尺寸的晶圆以及扩大生产规模等,这需要整个供应链的协同努力。

### 5. 供应链不成熟

国内碳化硅MOSFET产业链尚处于发展初期,供应链各环节还不够成熟。从衬底材料、外延生长到晶圆制造和封装测试,每个环节都需要进一步完善。特别是高质量的碳化硅衬底主要依赖进口,这对国内产业的发展造成了很大制约。建立完善的本土供应链体系是推动碳化硅MOSFET国产化的关键。

### 6. 综合性能有待提升

除了上述技术难点外,国内碳化硅MOSFET在整体性能方面仍有较大提升空间。例如,如何在保证高耐压能力的同时进一步降低导通电阻和开关损耗,是当前研究的重点方向之一。此外,在高温环境下的稳定性也是考量器件性能的重要指标。未来几年内,国内研究机构和企业将继续在这些领域加大投入,争取早日实现技术突破。

综上所述,国内碳化硅MOSFET产业虽然面临诸多挑战,但在政府支持、科研机构努力及企业合作下,有望逐步克服这些障碍,最终实现规模化生产和广泛应用。
