结型场效应管应用实例图简介

发布时间:2024-11-20编辑:pdmos浏览:0

结型场效应管(JFET)是一种重要的半导体器件,广泛应用于各种电子设备中。在今天的文章中,我们将探讨结型场效应管的应用实例,并分析其在实际中的工作原理和应用。

首先,我们来了解一下什么是结型场效应管。简单来说,它是一种利用电场来控制导电性的半导体器件。与传统的双极性晶体管相比,它具有高输入阻抗、低输出阻抗和良好的温度稳定性等特点。这些特性使得JFET成为许多电子电路设计中的首选。

接下来,让我们看看JFET在一些实际应用中的表现。一个常见的应用领域是音频放大器。由于JFET的高输入阻抗特性,它可以有效地与麦克风等高阻抗信号源匹配,从而提高信号的传输效率和减少失真。此外,JFET还被广泛应用于无线通信设备中的射频放大器,因为它们能够在高频下保持较好的性能。

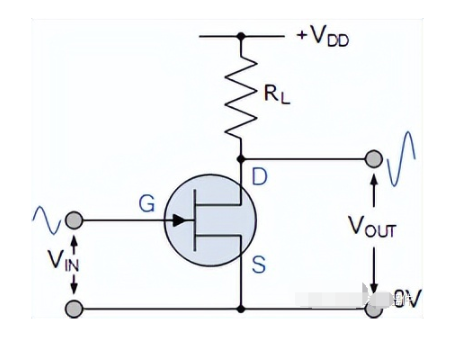

结型场效应管应用实例图


除了音频和无线通信领域外,结型场效应管还在计算机和数字逻辑电路中扮演着重要角色。例如,它们可以用作开关元件,用于控制电流的流动。此外,JFET还可以与其他类型的半导体器件结合使用,以创建复杂的逻辑功能。

总之,结型场效应管作为一种重要的半导体器件,其应用范围非常广泛。无论是在音频处理、无线通信还是数字逻辑电路设计中,JFET都发挥着关键作用。随着科技的发展,我们期待看到更多基于JFET的创新应用出现。
