揭秘mos管防反接保护电路

发布时间:2024-11-19编辑:pdmos浏览:0

在现代电子设备不断追求高性能和高可靠性的背景下,防反接保护电路成为了设计中不可忽视的一环。其中,金属-氧化物-半导体场效应管作为一种关键元件,因其独特的特性被广泛应用于电源输入保护、电池防反接等场景。本文将深入解析MOS管防反接保护电路的原理、优缺点及实际应用,揭示其在电路设计中的重要性。

#### 一、经典防反接电路回顾

在探讨mos管防反接电路之前,我们先回顾一下传统的防反接电路方案。这些方案主要基于二极管的单向导电特性,如二极管防反接电路和整流桥防反接电路。然而,这些方案虽然简单可靠,但存在压降和功耗问题,尤其是在处理大电流时,功耗和发热问题尤为突出。

#### 二、mos管防反接电路详解

MOS管作为一种电压控制型器件,以其低导通内阻、高开关速度和良好的热稳定性,在防反接电路设计中脱颖而出。特别是PMOS管,当电源极性正确时,其栅源电压为负值,MOS管导通,电流正常流通;而当电源极性反接时,栅源电压变为正值,MOS管截止,从而切断反向电流,实现防反接功能。

以PMOS管为例,我们可以构建一个简单的防反接电路:将PMOS管的漏极(D)连接到电源输入端,源极(S)连接到负载或后级电路,同时将栅极(G)通过一个电阻接地,形成偏置电路。这样,当电源接入时,根据电源极性的不同,PMOS管会相应地导通或截止,实现对负载电路的保护。

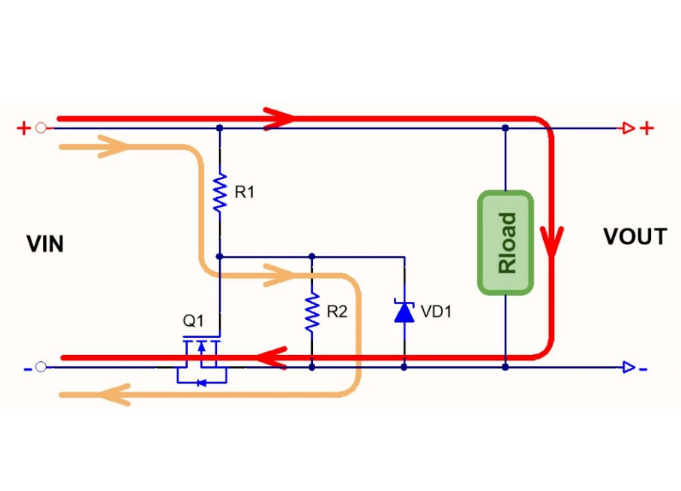

mos管防反接保护电路


#### 三、MOS管防反接电路的优点

1. **低功耗**:MOS管在导通状态下的内阻极低,相比二极管方案大大减少了压降和功耗,尤其适合于大电流应用场景。
2. **高效率**:由于低功耗,整个电路的效率得到了提升,对于电池供电的设备来说尤为重要。
3. **灵活性**:通过调整MOS管的型号和偏置电路参数,可以实现对不同电压等级和电流要求的适应。
4. **保护全面**:除了防反接功能外,还可以与其他保护电路(如过压、过流保护)结合,提供更全面的电路保护。

#### 四、实际应用中的注意事项

尽管MOS管防反接电路具有诸多优点,但在实际应用中仍需注意以下几点:

1. **热稳定性**:在选择MOS管时,要确保其具有良好的热稳定性,避免因温度变化影响电路性能。
2. **瞬态抑制**:在电路设计中应考虑加入瞬态抑制二极管等元件,以防止过压、过流等瞬态干扰对MOS管造成损坏。
3. **布局布线**:合理的PCB布局和布线可以减少寄生电感和电容的影响,提高电路的稳定性和抗干扰能力。
4. **成本控制**:虽然MOS管的成本相对较低,但在大规模应用时仍需考虑整体成本控制。

#### 五、结论

MOS管防反接保护电路以其低功耗、高效率和全面保护的特点,在现代电子设备设计中占据了重要地位。通过合理选择MOS管型号和设计偏置电路,可以有效实现对电源输入的防反接保护,同时还可以提高电路的整体性能和可靠性。随着电子技术的不断发展,MOS管防反接电路将在更多领域得到广泛应用,并为电子设备的安全运行提供有力保障。
