### 一、基本概述

在现代电子设备中，mosfet（金属氧化物半导体场效应晶体管）作为关键的开关元件，其快速、高效的开关性能对于电路整体性能的影响至关重要。然而，要让mosFET充分发挥其特性，稳定且高效的驱动电路是必不可少的。本文将探讨几种常见的MOS管驱动电路的比较器，并分析它们的优缺点及应用场景。

### 二、栅极驱动的重要性

mos管是一种电压控制型器件，栅极电压的变化直接影响漏极和源极之间的导通与关断。因此，栅极驱动电路的性能直接决定了MOS管的开关速度、导通电阻以及整体功耗。一个理想的栅极驱动电路应在开通瞬间提供足够大的充电电流，使栅源极间电压迅速上升到所需值，保证开关管能快速开通；在关断瞬间提供一个低阻抗通路，供MOS管栅源极间电容电压快速泄放，保证开关管能快速关断。

### 三、常见MOS管驱动电路比较器类型

#### 1. 基本栅极驱动电路

基本栅极驱动电路是最简单的驱动方式，通常由一个电阻网络构成。该电路通过控制栅极电压实现对MOS管的开关控制。虽然这种电路结构简单，但在实际应用中存在一些局限性。例如，当驱动大尺寸MOS管时，由于寄生电容较大，基本栅极驱动电路可能难以提供足够的电流来快速充放电，导致开关速度变慢，甚至产生高频振荡。

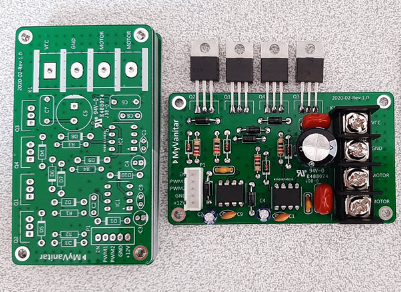

mosfet驱动电路的比较器有哪些

#### 2. 推挽驱动电路

推挽驱动电路由两个互补的MOSFET构成，当其中一个MOSFET导通时，另一个MOSFET截止，反之亦然。这种电路结构能够有效提高电流提供能力，加快栅极电容的充放电速度，从而提高开关速度。此外，推挽驱动电路还能有效抑制上升沿的高频振荡，减少电磁干扰。因此，它在需要高开关速度和低电磁干扰的应用场合中广泛使用。

#### 3. 加速关断驱动电路

加速关断驱动电路针对MOS管“慢开快关”的特性进行了优化。它通过在关断瞬间为栅源极间电容提供一个低阻抗泄放通路，使得MOS管能够迅速关断。这种电路通常采用快恢复二极管来实现低阻抗通路的快速建立和撤除，从而显著减少关断时间。加速关断驱动电路在需要快速关断以减少功耗的应用中表现出色。

#### 4. 隔离驱动电路

在一些高端应用中，为了确保电路的安全性和可靠性，需要采用隔离驱动电路来实现栅极与控制信号之间的电气隔离。隔离驱动电路通常采用变压器、光耦或磁耦等元件实现电气隔离。其中，脉冲变压器驱动电路因其无需单独的驱动电压、结构简单而得到广泛应用。它通过脉冲变压器向MOS管栅极施加高电压，同时利用电容阻断DC偏置以防止磁芯饱和。隔离驱动电路适用于需要高电压隔离或对安全性有严格要求的应用场景。

#### 5. 自举驱动电路

自举驱动电路是一种利用自举技术实现自身供电的栅极驱动电路。它通常用于桥式电路等需要浮动电源的场合。自举驱动电路通过电容存储能量并在关键时刻释放给栅极负载，从而实现栅极电压的快速提升。该电路具有结构简单、成本低等优点，但需要注意电容值的选择以及自举过程中的能量损耗问题。

### 四、总结与展望

随着电子技术的不断发展，MOS管驱动电路也在不断创新和完善中。从最初的简单电阻网络到现在的复杂自举驱动、隔离驱动等技术，每一种驱动电路都有其独特的优势和适用场景。在选择MOS管驱动电路时，需要根据具体应用场景的需求来权衡各种因素如开关速度、功耗、成本、安全性等以选择最合适的方案。未来随着材料科学和技术工艺的进步相信会有更多高性能低成本的MOS管驱动电路出现以满足更加复杂多变的应用需求。
