mos损坏的原因及解决方案是什么?

发布时间:2024-11-18编辑:pdmos浏览:0

在电子元件的世界中,MOS管(Metal-Oxide-Semiconductor Field-Effect Transistor)扮演着至关重要的角色。然而,尽管其设计精良且应用广泛,mos管仍可能会因为多种原因而损坏。以下是对mos管损坏的原因及解决方案的详细解析:

### 一、过压损坏
1. **问题描述**:当电路中的电压超过MOS管的额定承受范围时,会导致栅氧化层击穿,破坏绝缘性能。常见的情况包括瞬态电压峰值、静电放电以及电源电压突变等。
2. **解决方案**:
- 使用过压保护器件,如TVS二极管,来限制电压冲击。
- 合理设计电路,增加滤波电容和限流电阻,避免电压突变。
- 安装稳压电路和电源过滤器,确保输入电压稳定。

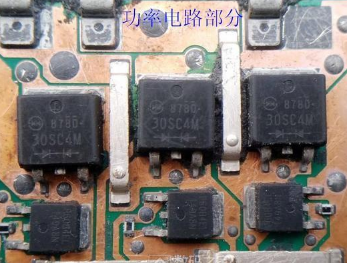

mos损坏的原因及解决方案


### 二、过流损坏
1. **问题描述**:过大的电流会使MOS管内部发热,超过其额定功率耗散能力,导致过热烧毁。常见的过流情况包括短路、电流突变和长时间过载等。
2. **解决方案**:
- 设计合理的过流保护电路,如电流限制器和保险丝,以防止过大的电流通过MOS管。
- 选择额定电流更大的MOS管,以满足高功率需求。
- 安装温度传感器和温度保护器,实时监控和控制MOS管的温度。

### 三、过热损坏
1. **问题描述**:当MOS管的工作温度超出其额定范围时,会导致内部结构破坏,引起失效。常见于散热不良或高功率持续工作的情况下。
2. **解决方案**:
- 加装散热器或风扇,提高散热效果。
- 优化电路布局,避免热量集中。
- 选用额定工作温度更高的MOS管,以适应高温环境。

### 四、静电放电(ESD)损坏
1. **问题描述**:静电放电会产生高压脉冲,击穿MOS管的栅极氧化层,造成电路打火或短路。这是CMOS电路中非常常见的一种损害方式。
2. **解决方案**:
- 采取接地保护措施,防止静电累积。
- 使用防静电装置,如防静电垫和防静电手套。
- 安装ESD保护电路,吸收和分散静电能量。

总的来说,通过对MOS管损坏原因的全面分析,并结合有效的防护措施,可以极大地提高MOS管的使用寿命和可靠性。这不仅保障了电子设备的正常运行,还减少了维护成本和故障风险。
