mos管并联会越并越小吗？

发布时间：2024-11-17编辑：pdmos浏览：0次

MOS管，也称为场效应晶体管（Metal-Oxide-Semiconductor Field Effect Transistor），在电子电路中扮演着至关重要的角色。其并联使用是提高电流承载能力和减少热集中的有效手段。然而，关于mos管并联是否会“越并越小”，需要从多个角度进行探讨。本文将详细解释这一问题的背景和机制，并通过分段论述使读者更易于理解这一复杂现象。

什么是mos管的并联？

MOS管并联是指将多个MOS管的输入端和输出端分别连接在一起，以实现共同承担电流负荷的目的。通过并联，可以在不增加单个器件负担的情况下提升整个电路的电流承载能力。

为什么选择MOS管并联？

并联MOS管的主要目的是提高系统的电流承载能力和可靠性。以下是一些关键原因：

1. **分散功耗**：通过将电流分配到多个MOS管上，单个器件的功耗降低，从而减小热应力，延长器件寿命。

2. **提高电流能力**：单个MOS管往往无法满足大电流需求，通过并联可以实现更高的电流承载能力。

3. **冗余设计**：在高可靠性应用中，如电力系统和航空设备中，并联可以提供冗余，即使一个器件失效，其他并联的MOS管仍能维持电路正常运行。

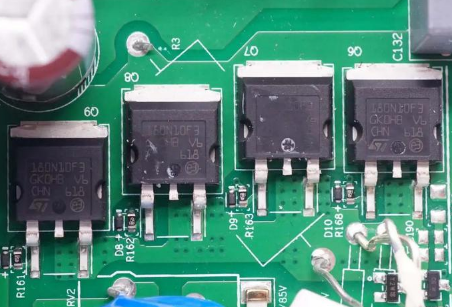

mos管并联会越并越小吗

并联对导通电阻的影响

MOS管的导通电阻（R_on）并不是简单地随着并联数量线性递减。实际情况下，由于各种因素的存在，导通电阻的变化趋势并不总是符合直观预期。以下是影响导通电阻的主要因素：

漏源电流与内阻关系
MOS管的内阻与其漏源电流有关。漏源电流越大，内阻越小，带载能力越强。当MOS管并联时，理论上每个管子分担的电流较小，因此其内阻可能会略微增加，但总体上系统的总内阻会下降。

温度效应
MOS管的内阻随温度升高而增加。当电流流过MOS管时，会导致器件发热，进而影响其内阻。并联配置有助于分散热量，避免单个器件过热，从而在一定程度上保持了较低的内阻。但是当多个MOS管密集排列时，散热性能可能受到影响，反而导致整体内阻增加。

栅极电阻的影响
栅极电阻控制着MOS管的开关速度和稳定性。对于并联的MOS管，每个管子都有独立的栅极电阻，这些电阻值的设置会影响总体导通效果。合理的栅极电阻设置能够确保各个MOS管均匀分担电流，从而优化整体性能。

实际并联中的挑战与解决方案

在实际电路设计中，简单的MOS管并联并不总能实现理想状态下的性能提升。以下是一些常见的问题及相应的解决方案：

电流共享问题
即使相同型号和批次的MOS管也存在微小差异，这会导致并联时电流分配不均。为此，可以在每个MOS管栅极添加匹配电阻以均衡电流分配。同时，选用参数尽可能一致的MOS管进行并联，也可以减少这种问题的发生。

热耦合效应
MOS管并联需要考虑散热问题。若并联的MOS管间距过小，可能会导致热耦合效应，即一个管子发热会影响邻近管子的性能。因此，设计时需考虑适当的冷却措施，例如使用散热片或液冷装置，以确保热分布均匀。

寄生电感与电容
高频情况下，寄生电感和电容的影响不可忽视。过多的寄生电感可能导致电压尖峰，破坏MOS管。通过优化PCB布线和增加适当的滤波器件，可以减少这些寄生效应的影响。

动态响应问题
在高速开关应用场景中，不同MOS管的开关速度差异会导致瞬态电流电压不平衡。为解决这个问题，可以通过调整栅极驱动电路的设计来提升一致性。

结论

总结来说，MOS管并联不会简单地“越并越小”。相反，通过合理设计和优化，可以实现更好的性能表现。并联过程中需要综合考虑电流共享、热管理、寄生效应以及动态响应等多方面因素。虽然理论上并联会增加系统的复杂性，但通过精心的电路设计和散热优化，可以显著提升电路的整体性能和可靠性。
