mos管测试的静态参数和动态参数

发布时间:2024-11-16编辑:pdmos浏览:0

一、静态参数解析

MOS管,作为电子元件中至关重要的组件,其性能的优劣直接影响到整个电路系统的稳定性与效率。在评估一个mos管的性能时,静态参数提供了关键指标,它们如同镜子一般,反映出器件在特定条件下的基本特性和极限能力。这些参数不仅决定了mos管的工作状态,还影响着电路设计的可靠性。因此,深入理解这些静态参数对于优化电路设计、提高系统性能具有重要意义。

#### 1. 开启电压(VGS(th))
- **定义**:开启电压(VGS(th))是指在特定的漏源电压(VDS)下,使MOS管从截止区进入可导通状态所需的最小栅源电压。对于增强型N沟道MOS管而言,这通常意味着使漏源之间开始形成导电通道的临界点。
- **重要性**:VGS(th)是衡量MOS管开关特性的关键参数之一。它直接影响到MOS管的导通与截止状态之间的转换速度及功耗。较低的阈值电压有利于降低栅极驱动要求,减少能耗,但同时也可能增加误开启的风险;反之,则能提高抗干扰能力但会增加驱动难度。
- **影响因素**:除了材料本身的性质之外,温度变化也会显著影响阈值电压。通常情况下,随着温度升高,所需的开启电压会有所降低,这意味着在高温环境下MOS管更容易被意外激活。

#### 2. 漏源击穿电压(BVDSS)
- **定义**:漏源击穿电压(BVDSS)指的是当漏极与源极之间的反向偏置达到一定程度时,即使栅极没有施加任何电压,MOS管也不会立即失效的最大电压值。这个指标反映了器件承受高电压的能力。
- **重要性**:BVDSS直接关系到MOS管能否安全工作于高压环境中。选择合适的BVDSS可以确保电路不会因为过压而损坏,特别是在那些需要处理大功率或者存在瞬态电压冲击的应用场合尤为重要。
- **注意事项**:值得注意的是,虽然理论上给出了最大允许值,但在实际应用中应留有一定余量以避免接近极限条件下运行所带来的潜在风险。

#### 3. 漏电流(IDSS)
- **定义**:漏电流(IDSS),又称为饱和漏电流,是指在固定温度条件下,给定漏源电压后,流经MOS管漏极至源极间的微小电流。对于N沟道增强型mosfet来说,这一数值体现了其在未加正向偏置时仍可能存在的微弱泄露现象。
- **作用**:通过监测IDSS,我们可以了解晶体管内部结构的完整性以及是否存在缺陷等问题。理想状态下该参数应当尽可能低,表明良好的绝缘性能。

- **影响因素**:工艺制造水平、材料质量和外部环境等因素均会对IDSS产生影响。例如,在极端温度或辐射环境下工作可能会导致泄漏量增大。

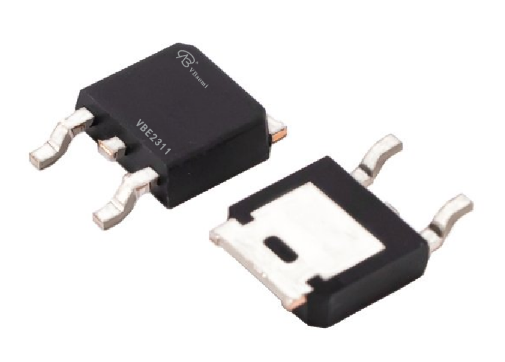

mos管测试的静态参数和动态参数


二、动态参数解析

MOS管的动态特性是其在高速开关过程中表现出的电气行为。这些特性决定了MOS管在高频应用中的性能表现,如频率响应、开关速度等。动态参数的测量通常涉及到复杂的测试设备和方法,以确保结果的准确性和可靠性。

#### 1. 输入电容(Ciss)、输出电容(Coss)和反向传输电容(Crss)
- **定义**:这三个电容分别表征了在不同配置下各端口间电荷变化对电压变化的响应关系。其中Ciss反映了栅源两端之间储存电荷的能力;Coss表示漏源两侧积累电荷的程度;Crss则是描述栅漏间相互影响程度的一个参数。
- **重要性**:由于它们是决定开关速度快慢的重要因素之一,因此在设计高频或快速切换电路时必须予以重视。较小的充电/放电时间有助于提升工作效率并降低延迟现象。
- **应用考量**:合理规划布局布线以减小寄生效应的影响,选用低电容型号的产品来满足特定需求等措施都可以帮助改善整体性能。

#### 2. 导通电阻(RDS(on))与跨导(gm)
- **定义**:导通电阻即指当晶体管处于完全开放状态时两端间的等效阻抗大小。跨导则用来量化输入信号引起输出电流变化的灵敏度。
- **作用**:前者直接关系到功率损耗情况,后者则影响到放大器增益效果。两者共同作用于优化功耗管理策略及调整反馈机制等方面发挥重要作用。
- **优化方向**:通过改进结构设计如采用更先进的硅片技术或者引入新的封装方案等方式可以进一步降低RDS(on)值从而提高能效比;同时适当调节偏置条件也能有效控制gm范围以达到预期目标。

#### 3. 开关时间(Td(on)、Td(off)、Tr、Tf)
- **定义**:上述各项指标统称为开关特性参数集,具体包含了从接收指令到完成动作所需的全部时间段内各个阶段所需耗时的具体数值记录。
- **作用**:它们共同构成了判断一个半导体开关是否具备足够快反应速率的关键依据。尤其是在涉及精密定时控制或是要求严格同步运作的场景下更为突出。
- **影响因素**:除了自身物理构造外还包括外围驱动电路的设计合理性等因素都会对其造成不同程度的影响。比如使用专门优化过的缓冲器或者逻辑控制器往往能够取得更好成效。

三、总结与展望

通过对MOS管静态与动态参数的全面剖析,我们不仅能更加深刻地认识到它们各自独立的意义所在,还能学会如何将这些理论知识应用于实践中去指导实际问题的解决。未来随着新材料新工艺不断涌现以及相关理论研究日益深入,相信会有越来越多高性能、低成本且易于集成的解决方案被开发出来以满足各行各业日益增长的需求。而对于从业者来说,持续关注行业动态并掌握最新科学技术将是保持竞争力不可或缺的一部分。
