揭秘pmos管防反接电路的奥秘！

发布时间：2024-11-15编辑：pdmos浏览：0次

在电子设备的设计中，电源的稳定与安全至关重要。一旦电源接反，可能会对设备内部敏感元件造成严重损害。PMOS管防反接电路作为一种有效的解决方案，利用Pmos管的独特特性，能够防止电源反接对设备造成的损害。本文将深入解析Pmos管防反接电路的工作原理、设计要点以及其应用注意事项，为工程师们提供一份实用的设计指南。

一、PMOS管防反接电路概述

PMOS管防反接电路是一种通过合理配置P型金属氧化物半导体场效应晶体管（Pmosfet）来确保电流只能按照预定方向流动的电路设计。这种电路的核心思想是利用PMOS管的“单向导电性”，即在正向偏压下导通，在反向偏压下截止，从而实现对电源反接的有效防护。

二、PMOS管防反接原理揭秘

#### 1. 电源正常接入情况

* **电流路径**：当电源正常接入时，电流从电源正极出发，经过PMOS管的D极（漏极），通过PMOS管的沟道流向S极（源极），最终回到电源负极。此时，PMOS管的Vgs（栅源电压）为负值，PMOS管处于导通状态，电流可以顺畅通过。
* **体二极管作用**：在PMOS管未导通前，其体二极管作为“临时桥梁”，允许电流通过，并为PMOS管的G极提供一个接近于0V的电位，从而促使PMOS管完全导通，进一步降低导通电阻和压降。

#### 2. 电源反接情况

* **电流阻断**：当电源反接时，原本应接在D极的正电连接到S极，而G极仍保持低电位或相对于S极高电位。此时，Vgs变为正值，PMOS管迅速进入截止状态，阻止了电流从后端流向前端，从而保护了负载和设备。

* **阈值电压**：PMOS管的Vgs大于其阈值电压绝对值时，PMOS管才会导通。因此，在电源反接的情况下，由于Vgs为正且超过阈值，PMOS管可靠地保持在截止状态。

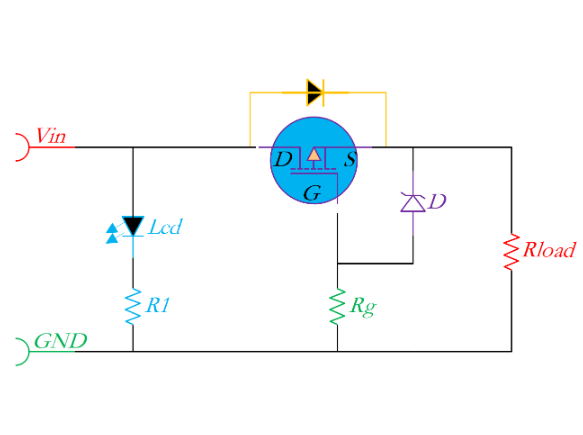

揭秘pmos管防反接电路的奥秘

三、PMOS管防反接电路的设计要点

#### 1. PMOS管的选择

* **耐压能力**：根据电路的最大工作电压选择具有足够耐压能力的PMOS管，以确保在电源电压波动时不会损坏。
* **导通电阻**：选择导通电阻小的PMOS管，以减少导通时的压降和功率损耗，提高电路效率。

#### 2. 电路设计细节

* **电阻分压与滤波**：在G极与D极之间加入适当阻值的电阻进行分压处理，确保G极电压稳定。同时，可在电路中加入滤波电容以提高电路稳定性和抗干扰能力。
* **保护元件**：考虑加入瞬态抑制二极管（TVS）、稳压管等元件以应对过流、过压等异常情况。
* **布局与散热**：合理的PCB布局和散热措施也是保证电路稳定运行的关键因素之一。

四、应用场景与注意事项

#### 1. 应用场景

PMOS管防反接电路广泛应用于需要防止电源反接的电子设备中，如LED驱动电路、电池保护板、工业控制系统等。在这些场景中，PMOS管防反接电路提供了一道重要的安全屏障，有效防止因电源接反而造成的设备损坏和安全隐患。

#### 2. 注意事项

* **负载特性**：由于PMOS管开启后电流可双向流动，因此该电路的负载不能是电池等电压源。否则，在电源反接时，负载电池可能通过PMOS管的体二极管导通，导致后端电路仍然受到损害。
* **电路测试**：在电路设计完成后，应进行充分的测试和验证工作，以确保电路在电源正常接入和反接时都能正常工作并保护后端设备。
* **成本与效率**：虽然PMOS管具有较高的性价比和较低的导通电阻，但在大电流或高电压应用中仍需考虑其功耗和散热问题。此外，对于成本敏感型应用来说，也需要考虑元件的成本因素。

总之，PMOS管防反接电路以其简单高效、可靠性高的特点成为众多电子设备设计师的首选方案之一。通过合理的电路设计和元件选型以及充分的测试验证工作可以确保电路在各种条件下都能稳定运行并有效保护后端设备免受电源反接的损害。
