mosfet和igbt的优缺点对比,等您来评判!

发布时间:2024-11-14编辑:pdmos浏览:0

在当今的电子工程领域,mosfet(金属氧化物半导体场效应晶体管)和IGBT(绝缘栅双极型晶体管)是两种广泛使用的功率半导体器件。它们各自拥有独特的性能特点和应用领域,了解它们的优缺点对于选择适合的电子元件至关重要。下面将分析两者的优缺点:

一、mosFET的优缺点

1. **高频性能优异**
- **开关速度快**:MOSFET能够在极短的时间内完成开关操作,其典型开关时间在纳秒级别,这使得它在高频应用场合表现出色。
- **适用于射频领域**:由于其快速响应特性,MOSFET广泛应用于射频放大器和高频开关电源中。

2. **低功耗**
- **导通电阻较低**:MOSFET在导通状态下的电阻相对较低,减少了能量损耗,提高了整体效率。
- **驱动电路简单**:作为电压驱动器件,MOSFET需要的驱动功率较小,这简化了驱动电路的设计并降低了功耗。

3. **成本相对较低**
- **生产工艺成熟**:MOSFET的生产技术已非常成熟,大规模生产的成本较低,这使得它在成本敏感的应用场景中具有优势。
- **广泛的应用范围**:从消费电子产品到工业控制,MOSFET因其低成本而被广泛应用。

4. **热稳定性较好**
- **负温度系数**:MOSFET的导通电阻随温度升高而增大,这一特性帮助减少因过热导致的故障风险。
- **可靠性高**:由于较好的热稳定性,MOSFET在高温环境下仍能保持稳定的性能。

5. **电压限制**
- **耐压能力有限**:相较于IGBT,MOSFET在高压应用中的表现较差,通常仅适用于低压环境。
- **电流容量较小**:MOSFET能够处理的最大电流相对较小,不适用于需要大电流的应用场景。

6. **适用场合**
- **高频低压应用**:如DC-DC转换器、射频放大器等。

- **低功耗要求较高的设备**:例如移动设备和便携式电子设备。

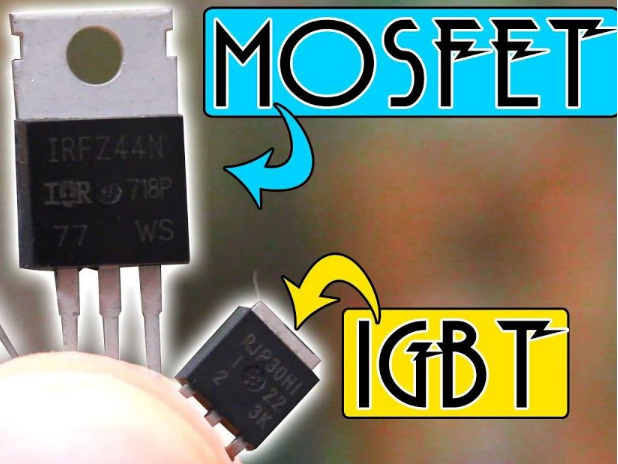

mosfet和igbt的优缺点对比


二、IGBT的优缺点

1. **高耐压和大电流**
- **高阻断电压**:IGBT能够在非常高的电压下工作,适用于高压环境。
- **大电流处理能力**:IGBT可以承受更大的电流,适合高功率应用。

2. **低导通损耗**
- **饱和压降低**:即使在高电流条件下,IGBT也能保持较低的导通压降,减少了能量损耗。
- **高效率**:由于低饱和压降的特性,IGBT在高功率密度应用中表现尤为出色。

3. **中等开关速度**
- **适中的开关频率**:IGBT的开关速度介于MOSFET和BJT之间,适用于中高频的应用。
- **关断时间较长**:相对于MOSFET而言,IGBT的关断时间较长,可能影响某些高速开关应用的性能。

4. **复杂性和成本**
- **驱动电路复杂**:需要更复杂的驱动电路来确保正确的开通和关断。
- **成本较高**:IGBT的制造成本高于MOSFET,这在一定程度上限制了其在成本敏感型产品中的应用。

总的来说,在选择MOSFET与IGBT时,需根据具体的应用场景权衡其优缺点。对于高频、低压和小功率应用,MOSFET是一个理想选择;而对于需要高耐压、大电流和高效率的场合,则应优先考虑使用IGBT。理解这些基本的差异有助于工程师在设计电路时做出更加合理的决策。
