碳化硅MOSFET电路模型及其应用的神秘面纱

发布时间：2024-11-13编辑：pdmos浏览：0次

在功率半导体领域，碳化硅（SiC）mosfet因其卓越的材料特性正迅速成为研究的热点与应用的首选。与传统的硅（Si）器件相比，碳化硅mosFET具有高击穿电场、高热导率、高电子饱和漂移速度等优势。这些特性使其能够在高频、高温和高压等极端条件下保持稳定工作。本文将详细探讨碳化硅MOSFET电路模型的构建方法及其在电力电子系统中的广泛应用。

一、碳化硅MOSFET的特性分析

碳化硅材料的优越性主要体现在以下几个方面：

1. **禁带宽度宽**：SiC的禁带宽度是Si的近三倍，这使得SiC器件在高温下仍能保持良好的导电性能。

2. **击穿电场强度高**：SiC的临界击穿电场是Si的十倍左右，这意味着SiC器件可以在更高的电压下工作而不发生击穿。

3. **热导率高**：高热导率使得SiC器件在高温条件下能够快速散热，提高了整体的稳定性和可靠性。

4. **电子饱和漂移速度快**：这一特点使得SiC器件在高频应用中表现出色，开关速度更快，损耗更低。

二、传统碳化硅MOSFET模型的不足

尽管碳化硅MOSFET具有诸多优点，但其特殊材料和结构也带来了新的建模挑战。传统的SiC MOSFET模型多沿用了硅器件的建模方法，这在实际应用中存在明显的局限性。例如，传统模型未能充分考虑SiC MOSFET基区宽度较窄以及突变结等结构特点，导致在评估器件动静态特性时出现偏差。此外，SiC材料的迁移率低于Si，这也使得传统模型难以准确模拟SiC MOSFET的实际行为。

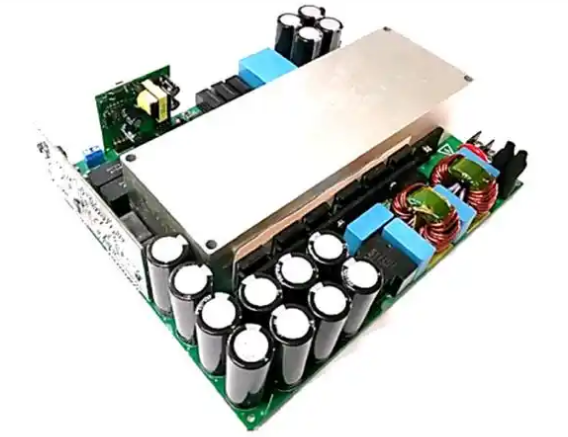

碳化硅MOSFET电路模型及其应用

三、改进的碳化硅MOSFET电路模型

为了克服传统模型的局限性，研究者们提出了一系列改进措施。首先，针对电流扩散方式的差异，对漂移区电阻进行了改进建模。由于SiC MOSFET N-漂移区较窄，导致漂移区电流扩散呈梯形分布，因此需要通过调整模型中的相关参数来更准确描述这一现象。其次，对于结电容的建模也进行了优化。考虑了SiC MOSFET开关瞬态过程中的突变结、穿通特性及负压关断等因素，通过分段线性假设简化了器件的开关过程，从而提升了模型的准确性。最后，在仿真平台的选择上，PSpice被广泛采用。通过引入温控电压源和温控电流源补偿温度特性，使模型在较宽的温度范围内有效。

四、实验验证与应用实例

为了验证改进模型的准确性，研究者基于CREE 1200V/325A的SiC MOSFET器件进行了一系列实验。结果表明，仿真结果与实验数据具有较高的一致性，证明了新模型的有效性。此外，该模型还被应用于多种电力电子设备中，包括但不限于DC-DC变换器、逆变器和各种开关电源。在这些应用中，SiC MOSFET展现出了优异的性能，特别是在提高变换效率、降低损耗等方面表现突出。

五、总结

总之，碳化硅MOSFET凭借其独特的材料优势，在高频、高压、高温等极端条件下展现出了巨大的应用潜力。然而，为了充分发挥其性能，需要一个精确的电路模型来指导实际设计与应用。通过对传统模型的改进，包括对漂移区电阻和结电容的优化建模，可以显著提升模型的准确性。未来的研究应进一步探索更多影响因素，并结合先进的仿真工具，不断完善碳化硅MOSFET的电路模型，以推动其在更广泛的应用领域中发挥重要作用。
