功率mosfet的热稳定性如何测试？

发布时间：2024-11-12编辑：pdmos浏览：0次

一、前言

功率mosfet广泛应用于各类电子设备中，尤其是在高功率应用中，其热稳定性至关重要。热稳定性差的设备在长时间运行后容易出现过热现象，影响性能甚至导致损坏。为了确保功率mosFET能够在各种环境下保持稳定运行，必须对其进行严格的热稳定性测试。本文将详细介绍功率MOSFET热稳定性测试的方法和步骤。

二、什么是热阻与结温

1. 热阻的定义

热阻是指热量在物体内部传递过程中所遇到的阻力，单位为℃/W或K/W。它反映了介质或介质间传热能力的大小，即1W的热量在1平方米的面积内所引起的温升大小。对于功率MOSFET来说，热阻通常分为结到管壳的热阻和结到环境的热阻。

2. 结温的重要性

结温（Tj）是功率MOSFET工作过程中最关键的参数之一，因为它直接决定了器件的性能和寿命。过高的结温会导致器件失效，因此准确测量和控制结温对于设备的稳定运行至关重要。

三、准备工作

1. 样品准备

选择一个具有代表性的功率MOSFET样品。例如TO247封装的MOSFET，其规格书上通常会标明热阻值（如50℃/W），但实际应用中需要通过测试来验证这一数值。

2. 实验装置搭建

搭建实验装置，包括：
- 温控箱：用于模拟不同的环境温度。
- 体二极管电流源：提供恒定的小电流（如10mA）。
- 数字万用表：用于测量电压降。

- 热电偶：用于监测MOSFET的温度变化。

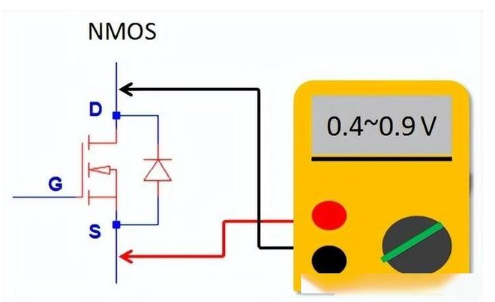

功率mosfet的热稳定性测试工具之数字万用表

四、正式测量步骤

1. 初步测量

将MOSFET安装在FR4板上，放入恒温箱中，设置初始温度T1。通入小电流If（如10mA），记录此时体二极管的导通压降Vf1。重复此过程，记录不同温度下的导通压降Vf2, Vf3等，绘制温度与导通压降的关系曲线图。

2. 动态测试

在静态无风环境中，将另一热电偶贴在MOSFET的外壳上，用于监测外壳温度Tc。同时，放置一个热电偶于环境中，用于测量环境温度Ta。通过给MOSFET施加一定电流使其升温，直到温度稳定，记录此时的体二极管导通压降Vf。

3. 数据记录与分析

将不同温度下的导通压降数据记录并绘制成折线图，利用该图可以通过Vf反查MOSFET的结温。计算实际热阻Rth_ja=(Tj-Ta)/P，并与规格书中的值进行对比。

五、热阻测量方法详解

1. 热阻测试仪使用

使用热阻测试仪（如T3Ster）可以更精确地测量MOSFET的热特性。首先确定电压特性，再焊接在标准测试载板上进行测量。这种方法有助于评估器件的散热性能和可靠性。

2. IT2800系列图形化源测量单元的应用

IT2800系列源表提供了多种扫描模式，适用于对敏感型功率器件进行静态I-V特性和参数测试。选择脉冲扫描方式可以减少持续直流导致的器件温度升高问题，从而更准确地评估其热稳定性。

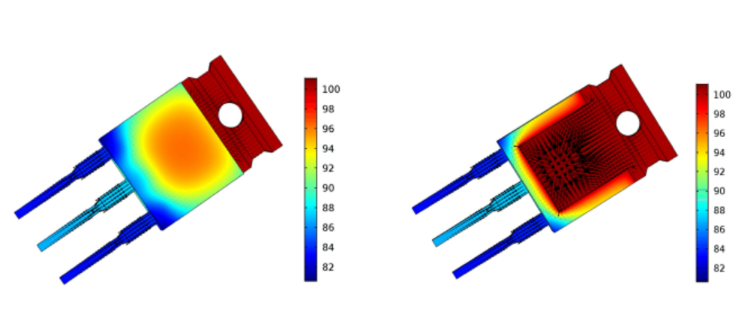

功率mosfet的热稳定性测试效果

六、注意事项及建议

1. 环境控制

在进行热稳定性测试时，应尽量在恒温恒湿的环境中进行，以避免外界因素对测试结果的影响。

2. 多次测量取平均值

为了提高测试的准确性，建议进行多次测量并取平均值，减少偶然误差的影响。

3. 安全操作

在高温环境下操作时，应注意防护措施，避免烫伤等安全事故的发生。

七、结论

通过对功率MOSFET的热稳定性进行详细测试，我们可以更好地理解其热特性，并为实际应用提供可靠的参考依据。这不仅有助于优化电路设计，还能有效提升设备的可靠性和使用寿命。希望本文的内容能为您的测试工作带来帮助与启发。
