碳化硅mosfet驱动电路的应用领域，等您来探寻！

发布时间：2024-11-11编辑：pdmos浏览：0次

概述

碳化硅（SiC）mosfet作为一种第三代宽禁带半导体器件，因其优越的性能在电力电子、高温电子、光伏逆变器和高频电子等领域得到广泛应用。本文将详细分析这些应用领域，揭示碳化硅mosFET在提升系统性能方面的独特优势。

第三代宽禁带半导体器件碳化硅（SiC）MOSFET

一、电力电子领域

碳化硅MOSFET在电力电子领域的应用极为广泛，涵盖了从功率变换器到电动汽车充电桩的各种设备。其高电流密度和低导通电阻使碳化硅MOSFET成为高效率功率传输和转换的理想选择，能够显著提高系统的功率密度和性能。特别是在高频、高电压环境下，碳化硅MOSFET依然能够保持稳定表现，这使它在高压电源逆变器和动态制动系统等高要求场景中占据一席之地。

二、高温电子领域

在航空航天、核电站以及高温工业等极端工作条件下，碳化硅MOSFET的高温稳定性和耐压能力显得尤为重要。传统硅材料器件在高温下性能急剧下降，而碳化硅材料能在高达600℃的温度下稳定工作，并且其高击穿电场强度使得它在严苛环境中依然保持良好性能。因此，碳化硅MOSFET在这些领域中逐渐取代了传统硅基器件，提高了系统的可靠性和寿命。

三、光伏逆变器领域

随着太阳能技术的不断发展，光伏逆变器的效率问题受到越来越多的关注。碳化硅MOSFET由于其优秀的开关性能和低能量损耗，被广泛应用于光伏逆变器中。它能够将太阳能电池板输出的直流电高效转换为符合电网要求的交流电，从而提高整个系统的效率和稳定性。此外，碳化硅MOSFET的高耐压能力和低导通电阻也减少了电能转换过程中的损耗，进一步提升了光伏系统的整体性能。

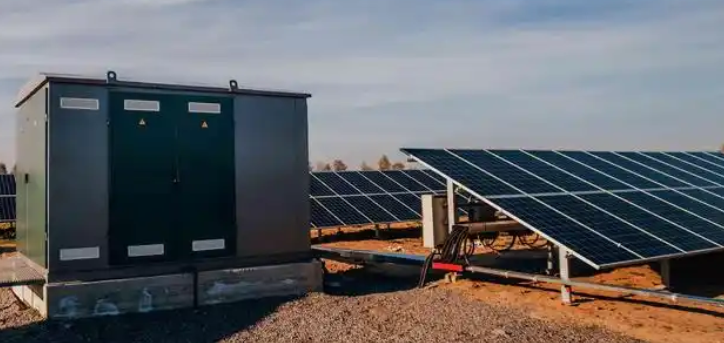

碳化硅MOSFET适用光伏逆变器领域

四、高频电子领域

高频电子领域对器件的开关速度和高频特性有着极高的要求。碳化硅MOSFET凭借其快速开关速度和优异的高频特性，成为射频功放器、微波合成器以及无线通信设备等高频器件的理想选择。它的高载流子迁移率和快速定态电流特性，使其能够在高频环境下保持稳定的性能表现，满足了现代通信技术对高速数据传输和处理的需求。

五、总结

碳化硅MOSFET驱动电路在多个领域展现出了其独特的优势和应用前景。无论是在电力电子领域的高效功率传输，还是在高温电子领域的极端环境适应能力，亦或是光伏逆变器和高频电子领域的能量转换与传输效率，碳化硅MOSFET都以其卓越的性能改变了游戏规则。随着制备技术的不断进步和应用研究的深入，碳化硅MOSFET必将在更多领域发挥重要作用，推动电子技术的发展迈向新的高度。
