mos管可以替代igbt吗,为什么?

发布时间:2024-11-11编辑:pdmos浏览:0

在现代电子设计中,选择合适的功率开关元件至关重要。mosfet和IGBT是两种常用的器件,它们各自有独特的特点和适用场合。那么,MOS管能否替代IGBT呢?本文将从多个角度详细探讨这个问题。

一、mosFET与IGBT的基本区别

1. **结构和工作原理**
- **MOSFET(金属氧化物半导体场效应晶体管)**:是一种电压控制型器件,通过栅极电压来控制漏极和源极之间的电流。其特点是开关速度快,驱动功率低,热稳定性好,适用于高频应用。
- **IGBT(绝缘栅双极型晶体管)**:是MOSFET和BJT(双极型晶体管)的结合体。它综合了MOSFET的高输入阻抗和GTR(双极型大功率晶体管)的低导通压降优势,适用于高电压大电流的应用。

2. **主要特点对比**
- **开关速度**:MOSFET的开关速度较快,通常在几十纳秒以内;而IGBT的开关速度相对较慢,一般需要几百纳秒。
- **导通压降**:IGBT的导通压降较低,特别适合大电流场景;MOSFET的导通压降相对较高。
- **成本和复杂性**:IGBT的成本较高,且驱动电路相对复杂;MOSFET的成本相对较低,驱动简单。

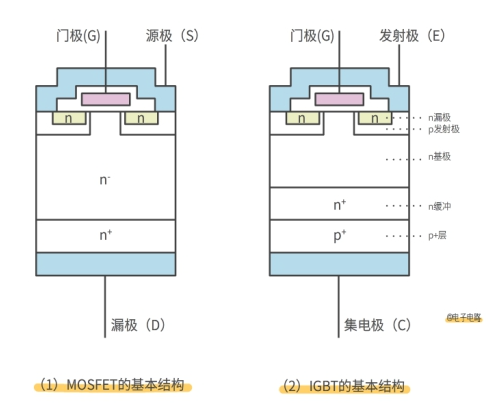

mos管与igbt的内部结构图


二、mos管能否完全替代IGBT?

虽然MOSFET在某些应用场景下可以替代IGBT,但并非在所有情况下都能完全替代。具体能否替代取决于应用的需求。

1. **适用场景**
- **小功率应用**:在小功率、高频应用中,MOSFET通常是更好的选择。其开关速度快、驱动简单,能显著减少开关损耗。
- **大功率应用**:在大功率应用中,特别是那些需要处理高电流的场景,IGBT占有明显的优势。它的低导通压降能有效减少导通损耗,提高系统效率。

2. **具体分析**
- **频率要求**:对于高频应用(>50kHz),MOSFET更为合适,因为其开关速度快,损耗低。而对于低频应用(<20kHz),特别是大功率输出时,IGBT更为适合。
- **电压和电流**:IGBT更适合高压、大电流的环境。例如,在电磁炉等需要高耐压和大电流的设备中,IGBT的性能优于MOSFET。
- **成本考虑**:如果预算有限且对效率要求不高,MOSFET是一个经济实惠的选择。但在高性能和高效率为关键指标的场合,IGBT则更胜一筹。

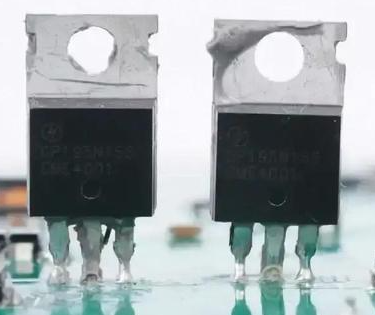

功率器件mos管在电路中的应用


三、技术实现与实际案例

在实际设计中,选择何种器件还需综合考虑电路的具体需求。以下是一些指导原则:

1. **驱动电路设计**
- MOSFET由于其栅极的高输入阻抗,通常只需要简单的驱动电路即可工作。IGBT则需要复杂的驱动电路,包括负电压驱动和过流保护机制。

2. **散热管理**
- IGBT由于较低的导通压降,通常会比MOSFET产生更多的热量,因此需要更有效的散热设计。而MOSFET由于其较高的开关速度和热稳定性,在高频操作中表现更好。

3. **实际应用案例**
- **电动汽车**:在电动汽车的电机控制系统中,IGBT常用于电池管理系统,因为它能有效处理高电流和高电压。而MOSFET则多用于辅助电源模块,因其高频特性能够减少开关损耗。
- **工业控制**:在变频器和软启动器等设备中,IGBT常被选用以应对高电压和大电流的需求。而在高频电源转换器中,MOSFET则是更常见的选择。

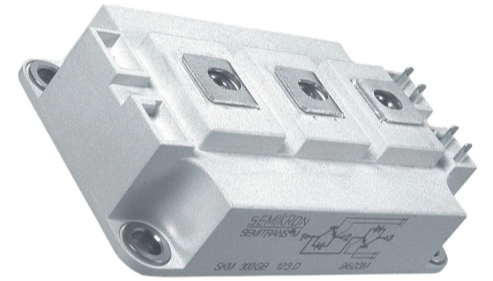

功率器件IGBT模块实拍图


综上所述,MOS管和IGBT各有优劣,不能简单地说MOS管可以完全替代IGBT。在高频小功率应用中,MOSFET具有明显优势;而在高压大电流场景中,IGBT则更为适合。设计人员需要根据具体的应用需求,权衡各种因素,选择最合适的器件。
