mosfet是电压控制型元件吗，为什么？

发布时间：2024-11-10编辑：pdmos浏览：0次

在当今的电子设备和系统中，金属-氧化物-半导体场效应晶体管（mosfet）扮演着至关重要的角色。作为一种重要的电压控制型器件，mosFET利用其栅极电压来调控漏极电流，从而实现电路的开关、放大等功能。本文将详细探讨MOSFET的工作原理、特性和应用，帮助读者深入了解这种关键元件的功能与意义。

一、什么是电压控制型元件？

电压控制型元件是指那些主要通过电压信号来控制其导电状态或工作状态的电子元器件。这类元件的特点是输入阻抗高，因为控制信号是电压而非电流，所以所需的控制功率非常小。常见的电压控制型元件包括晶闸管、MOSFET和IGBT等。这些元件的共同特点是可以通过较小的电压信号控制较大的电流或功率，因此被广泛应用于各种电子和电力系统中。

二、什么是MOSFET？

MOSFET，全称为金属-氧化物-半导体场效应晶体管（Metal-Oxide-Semiconductor Field-Effect Transistor），是一种利用场效应原理工作的晶体管。它由源极（S）、漏极（D）和栅极（G）三个主要端子组成，并通过栅极电压控制漏极与源极之间的导电沟道。根据沟道类型的不同，MOSFET可以分为N沟道和P沟道两种类型。每种类型又细分为耗尽型和增强型，其中增强型MOSFET最为常见。

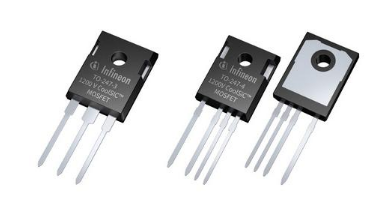

半导体功率器件MOSFET

三、MOSFET的工作原理

MOSFET的核心工作原理是通过栅极电压控制其内部的导电沟道。当在栅极和源极之间施加正向电压（对于增强型MOSFET），会在栅极下方形成一个导电沟道，使漏极和源极之间导通；当施加反向电压时，导电沟道消失，器件关断。这一过程使得MOSFET能够通过栅极电压灵活控制其漏极电流。

四、MOSFET的特点

1. **高输入阻抗**：由于MOSFET是电压控制型元件，其栅极几乎不需要输入电流，因此输入阻抗非常高。这一特点使得其在需要高阻抗输入的场合非常适用，如放大器和开关电路。

2. **低功耗**：相比于双极型晶体管，MOSFET在工作时功耗更低，因为其开关过程中不需要流过大量电流。此外，MOSFET的静态功耗也较低，这使得它们特别适合电池供电的设备。

3. **高速开关**：MOSFET具有快速的开关速度，这使其在高频应用中表现优异。其短时间的开断转换时间允许它在高频电路中实现高效的能量转换和信号处理。

4. **易于集成**：由于MOSFET的结构紧凑且制造工艺相对简单，它非常容易被集成到集成电路中。现代微处理器、存储器和其他复杂电路系统都依赖于MOSFET来实现其功能。

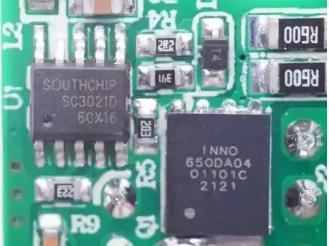

MOSFET电压控制型元件在电路中的应用

五、MOSFET的应用实例

1. **开关电源**：MOSFET在开关电源中广泛应用，用于高效电能转换和分配。其高速度和低功耗特性使其成为开关模式电源的理想选择。

2. **电机驱动**：在现代电机控制系统中，MOSFET常用于驱动电机的开关和调节。其高耐久性和高效率使得电机操作更加可靠和节能。

3. **模拟开关**：在音频设备和通信系统中，MOSFET常用作模拟信号的开关。高输入阻抗确保信号传输过程中的保真性，而低功耗则延长了设备的使用寿命。

4. **传感器接口**：MOSFET也被广泛应用于各种传感器接口电路中，特别是在需要高阻抗输入和低噪声的场合。其优越的电气特性有助于提高传感器信号的精度和稳定性。

六、结论

MOSFET作为一种典型的电压控制型元件，其在现代电子工程中的重要性不言而喻。通过对栅极电压的精准控制，MOSFET能够灵活地调控漏极电流，实现各种复杂的电路功能。其高输入阻抗、低功耗、高速开关以及易于集成等特性，使其在开关电源、电机驱动、模拟开关和传感器接口等领域得到了广泛应用。随着电子技术的不断进步，MOSFET在未来也将发挥更加重要的作用，推动各类电子设备向更高效、更小型化、更智能化的方向发展。
