开关电源mos管击穿原因及解决方案

发布时间：2024-11-09编辑：pdmos浏览：0次

在开关电源的设计和应用中，金属-氧化物-半导体场效应管（mosfet）扮演着至关重要的角色。然而，由于多种因素的影响，MOS管可能会出现击穿现象，从而导致整个电路的故障。本文将详细阐述mos管击穿的原因及提出相应的解决方案。

一、开关电源MOS管击穿的原因

1. 过高电压
mos管在工作时，如果所承受的电压超过其最大额定电压，可能会导致管子的绝缘层被击穿。这种击穿通常是由于设计失误或者输入电压波动太大造成的。

2. 电流冲击
在开关电路中，电流的突然变化会产生电流冲击，这会加大MOS管的瞬时电流负荷，导致管子过热甚至损坏。

3. 高温影响
温度是影响MOS管性能的关键因素之一。当环境或工作温度超过一定阈值时，MOS管内部的半导体材料可能会发生物理性质的变化，从而影响其正常工作。长时间的高温还可能导致管子老化加速，最终引起击穿。

4. 静电放电（ESD）
MOS管对静电非常敏感。在储存和运输过程中，如果保护措施不当，极易因静电积累而导致MOS管被静电击穿。此外，操作人员在组装或调试过程中也可能因静电而损坏MOS管。

5. 共模干扰

共模干扰指的是外部电磁场或电源噪声对电路的影响。这种干扰可能会导致MOS管内部电势发生变化，进而引发击穿现象。

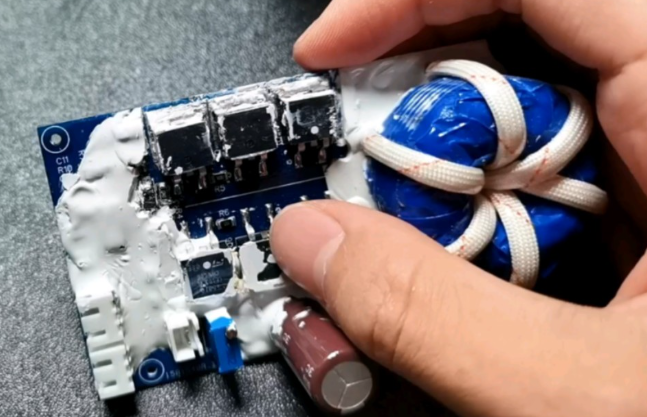

开关电源MOS管击穿实拍图片

二、解决方案

1. 增加电压抗击穿能力
选择耐压值较高的MOS管或采用更先进的材料和技术来提升MOS管的耐压能力。同时，优化电路设计，确保工作电压在安全范围内。

2. 添加电流抑制电路
通过引入电感、电容等元件，限制电流的上升速度，减少电流冲击对MOS管的影响。此外，可以采用软启动电路来降低开机瞬间的电流峰值。

3. 改善散热设计
提高散热效率是防止MOS管过热的有效方法之一。可以通过增加散热器面积、使用更高导热性的材料等方式来达到更好的散热效果。对于高功率应用场合，还可以考虑采用液冷系统等更为高效的散热方案。

4. 防静电措施
为了防止静电对MOS管造成损害，建议采取以下措施：
- 在存储和运输过程中使用金属容器或导电材料包装；
- 确保组装和调试工具良好接地；
- 操作人员佩戴抗静电手环；
- 焊接时使用已接地的电烙铁，并先焊其接地管脚；
- 避免穿着易产生静电的衣服如尼龙、化纤衣物。

5. 提高抗干扰能力
为了减少共模干扰的影响，可以在电路中加入滤波器、屏蔽层以及采用光电隔离技术等手段提高整体抗干扰性。同时，在设计阶段就应充分考虑到各种可能的干扰源并采取相应对策。

总之，通过对上述原因的认识与分析，我们可以有针对性地采取措施预防和解决开关电源中MOS管击穿的问题。这不仅有助于提高产品的可靠性和使用寿命，还能有效降低维护成本。
