mos管工作原理及详解场效应管

发布时间：2024-11-09编辑：pdmos浏览：0次

背景介绍

MOS管（Metal-Oxide-Semiconductor，金属-氧化物-半导体）是一种常见的场效应晶体管（Field Effect Transistor，FET），在现代电子器件中得到了广泛的应用。本文将详细解释mos管的工作原理和其在实际应用中的优越性。

一、mos管的结构和工作原理

1.结构介绍
MOS管由以下几个主要部分组成：
- 源极（Source）: 载流子的入口。
- 漏极（Drain）: 载流子的出口。
- 栅极（Gate）: 控制极，通过加在其上的电压来控制沟道的形成。
- 衬底（Substrate）: 通常是硅材料，与源极和漏极形成PN结。
- 沟道（Channel）: 在源极和漏极之间的导电路径。

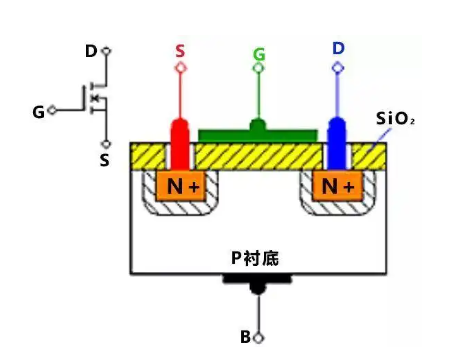

mos管平面解剖图

2.工作原理
MOS管的工作基于电场效应，其基本工作机制包括以下几个步骤：

2.1 截止区（Vgs < Vt）
当栅极-源极电压（Vgs）小于阈值电压（Vt）时，不存在导电沟道，即使漏极-源极电压（Vds）存在，也不会有电流流动。此时，MOS管处于“关断”状态。

2.2 线性区（Vgs > Vt 且 Vds < Vgs – Vt）
当Vgs大于Vt，且Vds较小时，MOS管工作在线性区。此时，沟道完全开启，但两端电压较小，导致电流与电压成线性关系。这种特性类似于一个可变电阻器，电阻值随着Vgs的增加而减小。

2.3 饱和区（Vds > Vgs – Vt）
当Vds进一步增大超过一定值时，沟道接近漏极端会逐渐变窄，最终形成一个“夹断”区，此时即使Vds继续增大，电流几乎不变。这使得MOS管具有类似于恒流源的特性。

2.4 击穿区（Vds 过高）
当Vds增加到一定程度，栅极氧化物层下面的电场强度过大，可能导致绝缘层击穿，产生大量漏电电流，甚至永久损坏器件。这一区域应尽量避免。

二、不同类型的MOS管

1.N沟道增强型MOS管
这是最常用的MOS管类型，当Vgs大于零且超过Vt时，N型沟道开始形成并导电。

2.N沟道耗尽型MOS管
这种类型的管子即使在Vgs为零时也存在导电沟道，当Vgs反向偏置时，沟道电流减少。

3.P沟道增强型MOS管
与N沟道增强型相反，这种MOS管需要在栅极加负电压才能形成导电沟道。

4.P沟道耗尽型MOS管

在Vgs为零时存在导电沟道，需要正向栅压来减少电流。

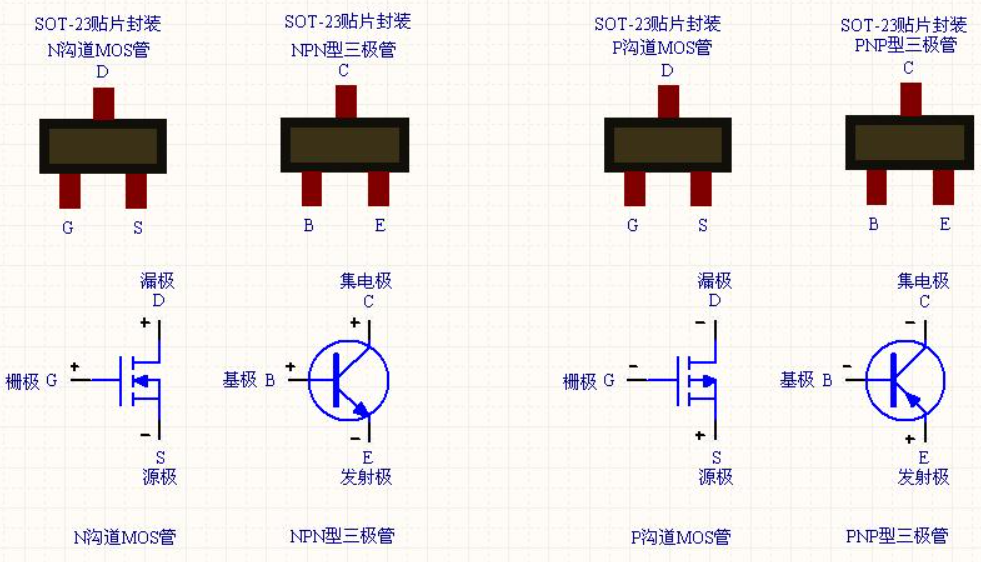

不同类型的mos管图示

三、MOS管的主要特点

1.高输入阻抗
由于栅极与沟道之间是绝缘的氧化物层，所以栅极电流几乎为零，这使得MOS管的输入阻抗非常高，通常可达数百兆欧姆。

2.低功耗
MOS管的开关过程中只有少量电荷的流动，因此其功耗非常低。

3.快速开关速度
因为只需对栅极电容充放电即可实现开关操作，MOS管可以实现非常快的切换速度。

4.易于集成
由于其结构简单且制造工艺与集成电路兼容，MOS管非常适合用于大规模集成电路。

四、应用领域

1.数字电路
在CMOS逻辑电路中，利用P型和N型MOS管的组合可以构成各种逻辑门，如AND、OR、NOT等。

2.模拟电路
在放大器设计中，MOS管可以用来构建差分放大器、运算放大器等电路。

3.功率电子学
在电源管理和电机驱动等领域，MOS管常用作电子开关或控制器件。

4.射频应用
高频特性良好的MOS管可用于射频开关和低噪声放大器中。

五、结论

通过对MOS管工作原理及其特性的了解，我们可以更好地理解其在电子设备中的应用优势。无论是作为开关还是放大器，MOS管都展现出了卓越的性能和广泛的应用前景。
