mos管栅极和漏极的压降，形成的原因及应用

发布时间：2024-11-06编辑：pdmos浏览：0次

在现代电子工程领域，金属-氧化物-半导体场效应晶体管（mosfet）作为核心组件，其性能对电路设计至关重要。理解并优化栅极和漏极间的压降，对于提高电路效率和可靠性有着不可忽视的作用。

一、基本概述

mosFET是一种电压控制型器件，其开关状态由栅极电压控制。当MOS管处于导通状态时，漏极和源极之间形成一条低阻通路，此时栅极与漏极之间的压降就成为了关键参数之一。

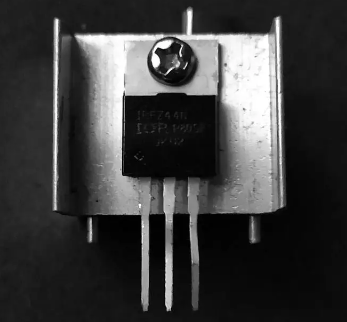

电路中带散热片的mos管

二、压降产生的原因

1. 导通电阻：mos管在导通状态下，其漏极与源极之间并不是理想的短路，而是存在一定的电阻，即导通电阻R_on。这个电阻与栅极电压有关，随着V_gs的增加，R_on会减小，但不会无限小。

2. 寄生电容效应：栅极与漏极间存在的寄生电容C_gd也会影响压降。在高频应用中，这些电容会导致额外的电流流动，从而影响压降。

3. 米勒效应：这是一种重要的电荷耦合现象，其中栅极与漏极之间的电容C_gd会在漏极电压变化时引起栅极电压的变化，反之亦然，进而影响压降。

4. 温度的影响：温度变化会影响载流子的迁移率，进而改变导通电阻，最终影响压降。

5. 工艺差异：不同批次或制造商生产的MOS管可能会有不同的压降特性，这与制造过程中的微小差异有关。

三、影响因素分析

1. 栅极电压：栅极电压是决定MOS管导通程度的关键因素，直接影响到漏极和源极之间的导通电阻。通常来说，增加栅极电压会降低导通电阻，从而减少压降。

2. 漏极电流：漏极电流的大小也会对压降产生影响。较大的漏极电流会导致更高的功率损耗，进而增加压降。

3. 温度变化：温度是影响MOS管性能的重要因素之一。随着温度的升高，载流子的迁移率通常会下降，导致导通电阻增加，从而增加压降。

4. 频率特性：在高频应用中，寄生电容的影响变得更加显著，可能会导致更大的压降。因此，在选择MOS管时，需要考虑到应用的频率范围。

mos管栅极和漏极的压降是怎么形成的分析图示

四、实际应用中的考虑

在实际应用中，选择合适的MOS管并优化其工作条件对于最小化压降至关重要。例如，在电源转换电路中，选择具有低导通电阻和高阈值电压的MOS管可以提高效率；而在高频放大器设计中，则需要特别关注米勒效应的影响。

五、结论

MOS管栅极与漏极之间的压降是一个复杂的问题，涉及到多个变量和相互作用的因素。通过深入理解这些因素及其相互作用，我们可以更好地设计和优化电子电路，实现更高的效率和性能。在未来的研究中，随着新材料和新工艺的发展，我们有理由相信MOS管的性能将会进一步提升，为电子工程带来更多的可能性。
