怎么判断是三极管还是mos管呢?等您来找答案!

发布时间:2024-10-30编辑:pdmos浏览:0

       在电子元件的世界中,三极管和MOS管(金属-氧化物-半导体场效应晶体管)是两种常见的半导体器件,它们各自拥有独特的结构、工作原理和应用场景。对于初学者来说,区分这两种元件可能是一项挑战。本文旨在提供一些实用的方法来判断一个未知的半导体器件是三极管还是mos管

一、结构方面
1. 引脚数量:两者最显著的区别之一是引脚数量。三极管通常有三个引脚,分别是发射极(E)、基极(B或G,在某些文献中也称为控制极)、集电极(C)。而mos管则有四个引脚,包括栅极(G)、源极(S)、漏极(D)以及衬底(有时作为第四个引脚出现,但在许多应用中可以忽略或内部连接)。

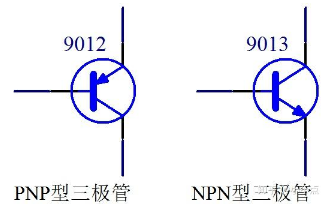

三极管电路符号


2. 符号表示:在电路图中,三极管通常用一个箭头表示,箭头方向代表了电流的流向,即从发射极到集电极。MOS管则用一个竖线代表沟道,两侧分别是源极和漏极,沟道上方有一个小横线代表栅极。

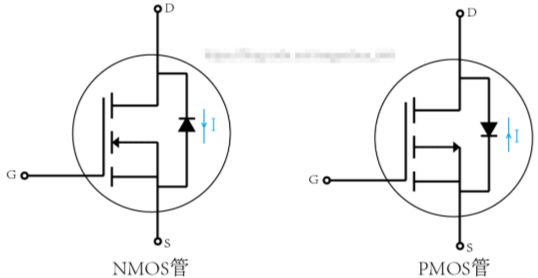

MOS管电路符号


二、工作原理
1. 控制方式:三极管是通过基极电流来控制集电极和发射极之间的电流,它是一种电流控制型元件。而MOS管则是通过栅源电压来控制漏极和源极之间的电流,属于电压控制型元件。

2. 导通条件:对于NPN型三极管,当基极加正电压时,集电极和发射极之间会导通;PNP型则相反。MOS管分为N沟道和P沟道两种,N沟道MOS管在栅极加正电压时导通,P沟道则在栅极加负电压时导通。

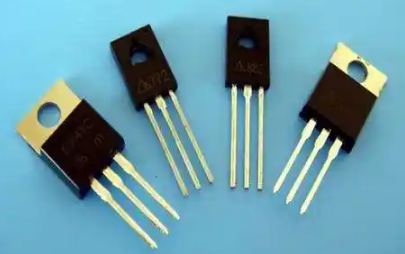

三极管和mos管的外观差异


三、外观特征
1. 封装形式:虽然封装形式并不总是可靠的判断依据,但某些封装类型更倾向于用于特定的元件。例如,TO-92和TO-220封装常见于三极管,而mosfet则更多使用表面贴装封装。

2. 型号标识:元件型号通常包含有关其类型的信息。例如,型号以“2N”开头的通常是三极管,而“IRF”或“BS”开头的很可能是MOS管。

四、测试与测量
1. 使用万用表:将万用表打到二极管档,对于三极管,可以测量基极到发射极和集电极的正向压降,通常在0.5V至0.7V之间。对于MOS管,由于其内部结构的原因,直接测量可能不会得到有意义的读数,但可以使用特定的测试模式来检测寄生二极管的存在。

2. 专业设备:示波器和曲线追踪器等专业设备可以用来更精确地测量和分析两种元件的特性差异。

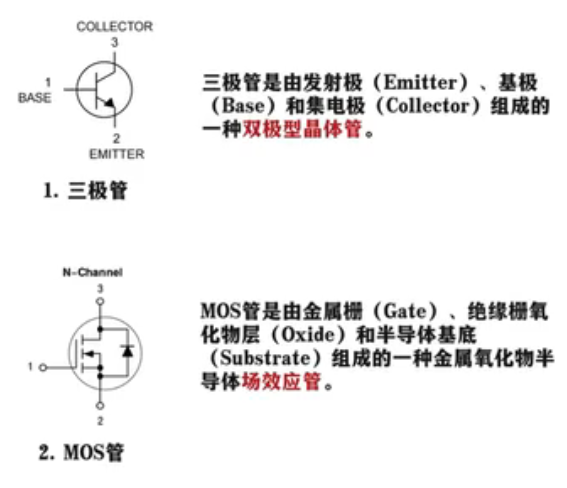

三极管和mos管的对比差别在哪


        综上所述,判断一个半导体器件是三极管还是MOS管需要综合考虑多个方面,包括引脚数量、符号表示、工作原理、外观特征以及测试测量结果。通过这些方法的综合运用,即使是初学者也能够准确地识别这两种基本的电子元件。
