mos管雪崩击穿是过流还是过压？期待答案！

发布时间：2024-10-28编辑：pdmos浏览：0次

概述

MOS管（Metal-Oxide-Semiconductor Field-Effect Transistor）是一种电压控制型半导体器件，被广泛应用于开关电源、电机驱动以及各种电子设备的功率控制系统中。然而，mos管在使用过程中可能会因为多种原因而失效，其中最常见的就是雪崩击穿现象。这一现象常常引发关于它是过流还是过压的讨论。本文将详细解释mos管雪崩击穿的机制，并探讨其与过流和过压的关系。

MOS管工作原理简介

MOS管是一种通过栅极电压来控制源极和漏极之间电流的器件。当栅极施加正电压时，P型基底与N型漂移区形成反型层，从而使MOS管导通；当栅极电压移除时，反型层消失，MOS管关断。在导通状态下，MOS管的电阻非常小，因此可以通过较大电流。然而，如果漏极和源极之间的电压过高，就可能发生雪崩击穿。

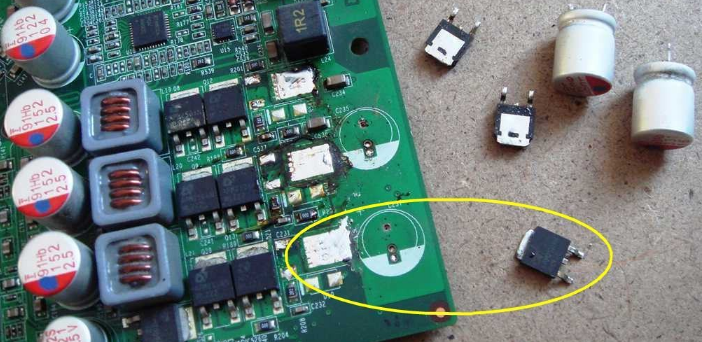

MOS管在使用过程中被雪崩击穿

什么是雪崩击穿？

  雪崩击穿是指PN结在高反向电压下发生的一种击穿现象。当漏极-源极间的反向电压超过器件的最大额定值VDSS时，PN结内部的电场强度增大，导致自由电子加速并与晶格碰撞产生更多的电子-空穴对，从而形成大量载流子。这种现象类似于雪崩效应，因而被称为“雪崩击穿”。

雪崩击穿的本质：过流还是过压？

1. 过压导致的雪崩击穿

  雪崩击穿本质上是由于电压过高引起的。当漏极-源极间的电压超过额定值BVDSS时，PN结内部的电场变得异常强大，使得电子获得足够的能量撞击晶格，进而产生更多电子-空穴对。这些额外的载流子会显著增加电流，形成一种正反馈机制，导致电流迅速增加。最终，这种高电流可能导致器件过热或短路，损坏MOS管。

2. 过流与雪崩击穿的关系

  虽然过压是雪崩击穿的直接原因，但过流往往伴随发生。一旦发生雪崩击穿，漏极电流急剧增加，如果不及时切断电源或减少电流，过大的电流会导致MOS管过热，进一步加剧损坏。因此，可以说过压是雪崩击穿的触发条件，而过流则是其结果之一。

MOS管拆解内部结构图

雪崩击穿的影响因素

1. 温度：高温环境下，载流子运动更加剧烈，更容易发生碰撞，增加了雪崩击穿的风险。
2. 频率：高频开关过程中，电压变化速率快，容易导致局部电场增强，增加雪崩击穿的可能性。
3. 寄生电容：MOS管内部存在寄生电容，这些电容在快速开关过程中会产生瞬态电流，加剧雪崩效应。
4. 电路布局：不合理的电路布局可能导致电压尖峰或振荡，增加电压应力，从而导致雪崩击穿。

预防措施

为了减少MOS管雪崩击穿的风险，可以采取以下措施：

1. 选择合适的MOS管：根据实际工作条件选择具有足够耐压能力的MOS管。
2. 优化电路设计：合理布局电路板，降低寄生电感和电容的影响；使用RC缓冲电路吸收浪涌电压。
3. 控制驱动电压：避免过高的栅极驱动电压，防止MOS管进入饱和区。
4. 散热设计：确保良好的散热条件，避免长时间高温工作。
5. 使用保护电路：如TVS二极管、钳位电路等，限制过压风险。

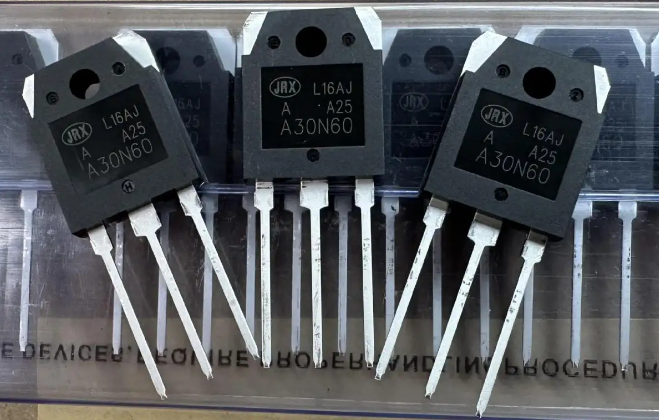

MOS管L16AJ A30N60
