mos管ds并联电阻电容的作用，你了解多少？

发布时间：2024-10-25编辑：pdmos浏览：0次

在电子电路中，金属氧化物半导体场效应晶体管（mosfet）是一种关键的元件，广泛应用于模拟和数字电路中。mosFET的漏极（Drain, D）和源极（Source, S）之间并联电阻和电容的配置是提高电路性能的重要手段。本文将详细介绍MOSFET DS并联电阻和电容的作用及其原理。

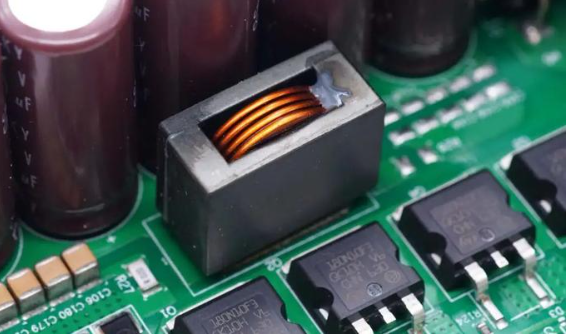

MOS管在实际的电路板上应用

一、MOS管DS并联电阻的作用

1. 确保mos管的稳定工作：
- 防止因栅极悬空导致的MOS管意外导通而受损。
- 当没有驱动信号时，该电阻能够将栅极电位固定在较低状态，从而避免误触发，确保可靠的通断操作。

2. 改善线性度和稳定性：
- 通过在电路中加入并联电阻，可以有效地提高电路的线性度和稳定性，特别是在高频电路中。

3. 保护MOS管：
- 当场效应晶体管的漏极与源极之间出现短路时，这个并联电阻可以将过大电流分到这个电阻上，从而保护电路不受损坏。

4. 减少输出波动：
- 在长距离LED背光等场合，需要稳定的传输电压。这种电路可以通过并联电阻来减少输入信号变化导致的输出波动，降低输出电流变化，从而提高电路的稳定性。

5. 改善高频特性：
- 在高频电路中，反馈电容Cgs、Cgd和Cds会形成频率特性反馈，影响电路的截止频率和稳定性。并联电阻可以减少这些反馈电容的影响，使电路的高频特性更加稳定。

MOS管DS并联电容在电路的作用

二、MOS管DS并联电容的作用

1. 滤波作用：
- 并联电容能够有效滤除电路中的噪声，提高信号的质量。这对于需要高信噪比的电路尤为重要。

2. 储能作用：
- 电容具有储能功能，可以在电路断电或电源波动时提供临时的电能支持，从而维持电路的稳定运行。

3. 加速MOS管开关速度：
- 电容的存在能够加快MOS管从导通状态切换到截止状态的速度，这对于高频应用非常重要。例如，在脉冲放大电路中，加速电容可以使三极管迅速导通。

4. 抑制尖峰电压：
- 并联吸收电容能有效抑制尖峰电压，保护MOS管及其他敏感元件不被高电压损坏。

5. 减小寄生效应：
- MOS管内部存在寄生电容，这些电容会影响其开关时间和性能。并联外部电容可以补偿这些寄生电容，从而改善MOS管的整体性能。

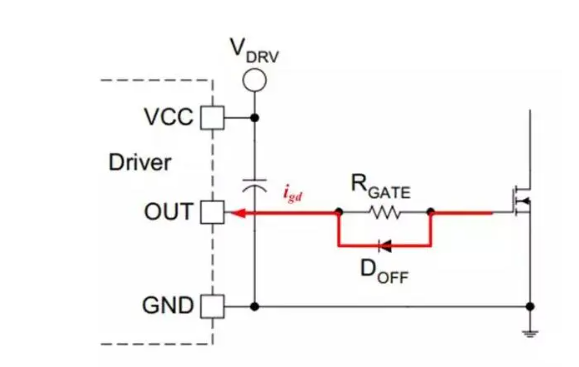

mos管电路设计中电阻电容的配套作用

三、实际应用中的考虑因素

1. 电路类型：
- 根据电路的具体应用场景选择适当的电阻和电容值。例如，高频电路可能需要较小的并联电阻和较大的并联电容。

2. 工作环境：
- 考虑工作温度、湿度等因素对电阻和电容性能的影响。高温环境可能导致电阻值变化，而湿度则可能影响电容的稳定性。

3. 与其他元件的匹配：
- 确保并联电阻和电容与其他电路元件相匹配，以获得最佳的电路性能。

综上所述，MOS管DS并联电阻和电容在电子电路中扮演着至关重要的角色。它们不仅能够提高电路的稳定性和可靠性，还能改善线性度和高频特性，同时提供滤波、储能等功能。在设计和应用过程中，需要根据具体的电路需求选择合适的电阻和电容值，并考虑各种环境因素的影响，以确保电路的最佳性能。
