mos管雪崩击穿怎么修复？答案在此！

发布时间：2024-10-24编辑：pdmos浏览：0次

在现代电子设备中，金属-氧化物-半导体场效应晶体管（mosfet）扮演着至关重要的角色。然而，当这些设备在过压条件下工作时，可能会引发雪崩击穿现象，导致性能下降甚至永久损坏。本文将详细探讨MOS管雪崩击穿的机制、预防措施及修复方法，帮助工程师和技术人员更好地应对这一问题。

一、mos管雪崩击穿的定义与原理

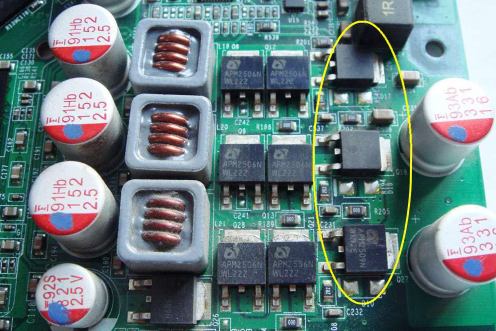

MOSFET的雪崩击穿展现

mosFET的雪崩击穿是指在其漏极和源极之间的电压超过其额定值时，内部电场强度剧增，导致载流子碰撞电离并产生大量电子-空穴对的现象。这一连锁反应类似于雪崩效应，因此得名。具体来说，当MOSFET承受过高的电压时，自由电子被加速并与晶格原子碰撞，产生更多的电子-空穴对，进而增加电流，最终可能导致器件失效。

二、雪崩击穿的影响

雪崩击穿会导致一系列问题。首先，过大的电流会使器件发热，可能烧毁关键部件或引发短路。其次，雪崩击穿还会引发电磁干扰，影响电路的稳定性和其他元件的性能。此外，频繁发生雪崩击穿的设备会逐渐老化，缩短使用寿命。

三、预防措施

1. 合理设计电路：通过优化电路设计，确保MOSFET的工作电压在其安全范围内。例如，使用齐纳二极管或瞬态抑制二极管（TVS）来吸收过压。
2. 添加保护电路：如过电流保护电路、过电压保护电路及热敏保险丝等，可以在电压或电流超标时迅速切断电源，防止损坏。
3. 选择合适的MOSFET型号：对于高压应用，选择具有更高耐压等级的MOSFET，并在必要时采用多个MOSFET串联的方式分担压力。
4. 改善电路板布局：减少寄生电感，降低dV/dt（单位时间内电压变化量），从而减少雪崩击穿的风险。
5. 控制工作温度：高温会增加雪崩击穿的发生率，因此应尽量控制工作环境的温度，并使用散热装置保持器件的低温运行。

四、修复方法

一旦MOSFET发生雪崩击穿，通常需要采取以下步骤进行修复：

1. 断电检查：首先切断电源，检查电路是否有物理损坏，如烧焦的线路或爆裂的元件。
2. 替换损坏部件：如果确定MOSFET已损坏，需及时更换相同型号的新器件。注意操作时要避免静电损伤。
3. 测试与验证：更换后进行通电测试，使用示波器等工具监测波形和参数，确保电路恢复正常工作。
4. 优化电路设计：针对导致雪崩击穿的原因，调整电路设计，增加必要的保护措施，以预防未来再次发生类似问题。

mos管雪崩击穿如同大自然中的雪崩态势

五、总结

MOSFET的雪崩击穿是一种常见且严重的故障现象，理解和掌握其原理及预防措施对于保障电子设备的可靠性至关重要。通过合理的电路设计、有效的保护机制以及及时的故障处理，可以显著降低雪崩击穿带来的风险，延长设备的使用寿命。希望本文提供的信息能够帮助读者更好地应对MOSFET雪崩击穿问题，提高电子产品的质量和稳定性。
