MOS驱动N531芯片的引脚图和原理详解

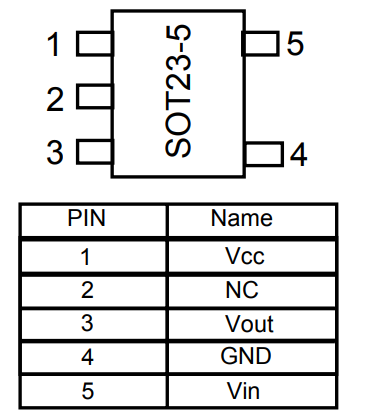

N531芯片引脚图

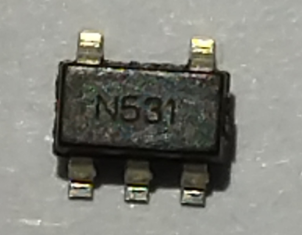

         N531芯片一般采用TO-94或SOT23-5封装。不同封装的引脚图会有所不同，但功能定义是一致的。以SOT23-5封装为例，其引脚定义如下：

1. 引脚1：通常为输入引脚（IN），用于接收控制信号，该信号经过芯片处理后从输出引脚输出。

2. 引脚2：接地引脚（GND），芯片的参考地，为电路提供稳定的零电位。

3. 引脚3：输出引脚（OUT），输出经过放大或处理后的信号，用来驱动IGBT、功率mosfet或继电器等功率开关器件。

4. 引脚4：电源引脚（VCC），用于连接电源，为芯片提供工作电压，一般可接高至18V的电源。

5. 引脚5（若有）：在一些未来可能的改进版本中，会考虑增加一个使能控制引脚，但当前版本通常不存在该引脚。

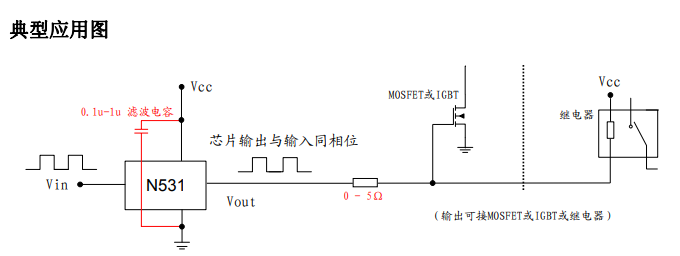

N531芯片原理

N531是一款通用的功率开关控制器，其内部结构可以形象简化为一个推挽电路。其工作原理主要包括以下几点：

1. 信号输入与放大：

        当输入引脚接收到来自单片机或其他控制电路的微弱信号时，芯片内部的电路会对该信号进行放大处理。例如，单片机的驱动能力有限，输出的电流可能无法直接驱动功率较大的IGBT或mosFET，而N531可以将输入信号的电流进行放大，使其能够满足驱动功率开关器件的要求。

2. 同相输出：

        N531是一个输入和输出同相的信号放大器，即输入信号为高电平时，输出信号也为高电平；输入信号为低电平时，输出信号也为低电平。

3. 驱动能力增强：

        N531芯片能够提供较大的输出电流，瞬间带负载能力可达到300mA至500mA（最大值），可以直接驱动IGBT、功率MOSFET、继电器等功率开关，替代由分立元件组成的推挽电路，简化了电路设计，提高了电路的可靠性和稳定性。

4. 电源适配：

       N531芯片的电源引脚可连接较高的电压，通常VCC引脚可以接到高至18V的电源电压，以便为输出端提供足够的电压来可靠驱动功率开关器件。

       不过，N531芯片也存在一些应用限制，例如目前没有加入使能控制、不能用于推PMOS、有1mA左右的静态功耗、耐压最高24V（建议20V以内应用）、推线圈或继电器时建议负载最大电流100mA以内等。
