mos管gs之间加电容的作用,等你揭晓!

发布时间:2024-10-23编辑:pdmos浏览:0

        在现代电子电路中,场效应晶体管(mosfet)的应用越来越广泛,其开关速度和稳定性对电路性能至关重要。为了优化mosFET的性能,设计者常在其栅极和源极之间加入电容元件。本文将探讨这一做法的具体作用和重要性。

一、防止误导通

1. 电压波动缓冲:由于MOSFET的输入电阻极高而寄生电容较小,极易受到外界电磁场或静电的影响。在没有驱动信号的情况下,DS端的高电压通过Cgd向Cgs充电,导致G极电压升高,使MOSFET误动作。加入电容后能有效缓冲这种电压波动。

2. 提高稳定性:通过在GS端并联一个小电容,可以有效减小电压尖峰,从而防止因电压波动导致的误通。实验表明,Cgs两端并接电容后,电压尖峰大幅降低,确保了MOSFET的稳定性。

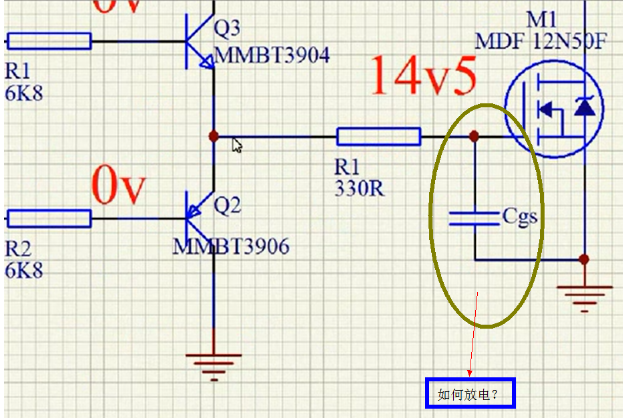

mos管gs之间加电容的作用原理示意图


二、减少高频振荡

1. 抑制振荡:在高频操作中,MOSFET容易产生振荡现象。栅极与源极之间的RC充放电电路可以减小瞬间电流值,从而有效减小因寄生电感L和寄生电容C引起的LC振荡。

2. 调节频率响应:加入适当的电容还可以提升MOSFET的频率响应特性,使其在高频率下仍能稳定工作。这在高速数字电路和通信设备中尤为重要。

三、保护栅源极间免受静电损害

1. 静电防护:由于MOSFET的栅极非常容易受到静电的冲击,加入电容能够快速泻放积累的电荷,保护栅源极间不受高压静电的损伤。

2. 延长器件寿命:通过在GS端加入电容,可以有效防止栅源极间的高压击穿,从而大大延长MOSFET的使用寿命。

        综上所述,在MOS管GS之间加入电容不仅能防止误导通,还能减少高频振荡,同时起到静电防护的作用,从而提升MOSFET的整体性能和使用寿命。合理选择电容参数对于不同应用场景中的电路设计具有重要意义。
