mos管有隔离作用吗？亟待答案！

发布时间：2024-10-22编辑：pdmos浏览：0次

  在现代电子电路设计中，mos（Metal-Oxide-Semiconductor）管作为关键元件之一，其功能不仅限于开关作用，还具备重要的隔离作用。本文将详细探讨MOS管的隔离功能及其应用，旨在帮助读者更好地理解和运用这一技术。

一、mos管的基本特性

  MOS管是一种通过电场效应控制导通与截止的半导体器件，广泛应用于开关电源、信号处理等领域。由于其输入阻抗高、开关速度快、功耗低等特点，MOS管在各种复杂电路中发挥着至关重要的作用。

二、什么是MOS管的隔离作用？

1. 定义：
  MOS管的隔离作用指的是利用其特殊的结构和工作原理，实现不同部分电路之间的电气隔离。这种隔离能够防止电流在不同电路部分之间流动，从而避免相互干扰和误判。

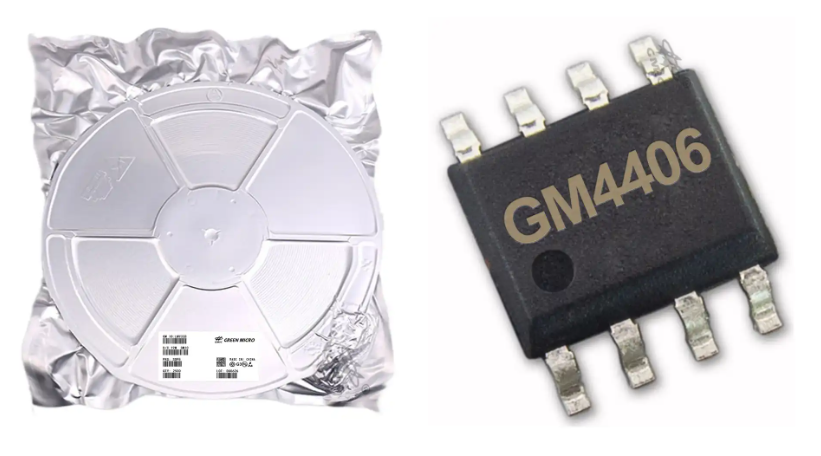

MOS管GM4406

2. 实现原理：

（1）栅极绝缘层：MOS管的栅极和源极之间通过一个绝缘层（通常是二氧化硅）隔开，形成一个电容器。当栅极施加电压时，氧化层中的电荷重新分布，改变漏极和源极之间的导电性能。

（2）单向导通：在正向导通状态下，通过在控制极加适当的电压，可以让MOS管饱和导通，这样电流通过时几乎不产生压降。而在反方向下，由于体二极管的存在，电流无法通过。

三、MOS管隔离作用的具体表现

1. 电路单向导通：
  在实际应用中，MOS管可以实现电路的单向导通，类似于二极管的功能。但相较于二级管，MOS管导通时几乎没有压降，因此损耗更小，效率更高。例如在笔记本电脑供电系统中，MOS管用于适配器电压和电池电压之间的隔离，确保两种电源不会相互干扰。

2. 高频电路中的应用：
  MOS管的寄生电容效应使其在高频电路中具备良好的隔离与耦合功能。通过栅极和漏极之间的电容效应，MOS管能够在高频信号传输中有效地实现部分隔离，从而减少信号的串扰。

3. 电源管理系统中的应用：
  在电源管理中，MOS管常用于实现电源的隔离与切换。例如，通过MOS管的驱动电路，可以实现对高压MOS管的良好控制，确保在高压操作中系统的安全性和稳定性。

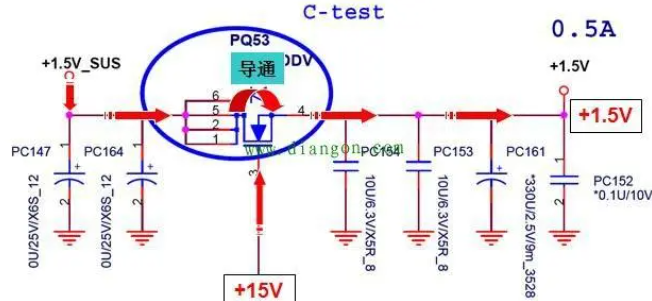

MOS管隔离电路设计示意图

四、注意事项及应用案例

1. 注意事项：
尽管MOS管具有显著的隔离作用，但在实际应用中仍需根据具体的电路需求调整参数，以确保最佳效果。同时，应关注MOS管的工作环境和条件，避免因过压或过流导致的损坏。

2. 应用案例：

（1）USB PD快充：在USB Power Delivery (PD) 快充方案中，MOS管被广泛用于实现电源切换和隔离，以确保不同电源模式之间的稳定过渡和高效运行。

（2）笔记本电脑主板：在笔记本主板上，MOS管不仅用于电压通断控制，还在信号切换和隔离方面发挥重要作用，保证系统的正常运行。

（3）H桥电机驱动：在H桥电机驱动电路中，MOS管通过隔离控制信号和功率级，确保电机驱动的稳定性和可靠性。

综上所述，MOS管不仅在开关应用中表现出色，其隔离作用也为现代电子电路提供了可靠的解决方案。通过对MOS管隔离作用的深入理解和合理应用，可以有效提升电路的性能和可靠性，满足各种复杂应用场合的需求。
