mos雪崩击穿和齐纳击穿的区别，等你揭晓！

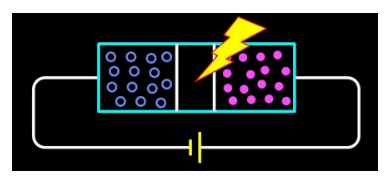

        在探讨现代电子器件的工作原理时，我们不可避免地会接触到“击穿”这一重要现象。特别是在PN结中，雪崩击穿和齐纳击穿是两种常见的反向击穿方式，它们对于理解半导体器件的性能至关重要。

1. 定义与基本原理

- 雪崩击穿：
- 随着反向电压的增加，空间电荷区内电场强度增大。高能载流子与中性原子碰撞产生更多电子-空穴对，形成连锁反应，迅速增加反向电流。
- 主要发生在掺杂浓度较低、外加电压较高的PN结中，因为较宽的空间电荷区提供了更多的碰撞电离机会。


- 齐纳击穿：
- 在强电场作用下，势垒区的价电子被拉出共价键，直接形成大量电子-空穴对，导致反向电流剧增。
- 常见于高掺杂浓度的PN结中，因为狭窄的空间电荷区能在较低电压下形成极强的电场。

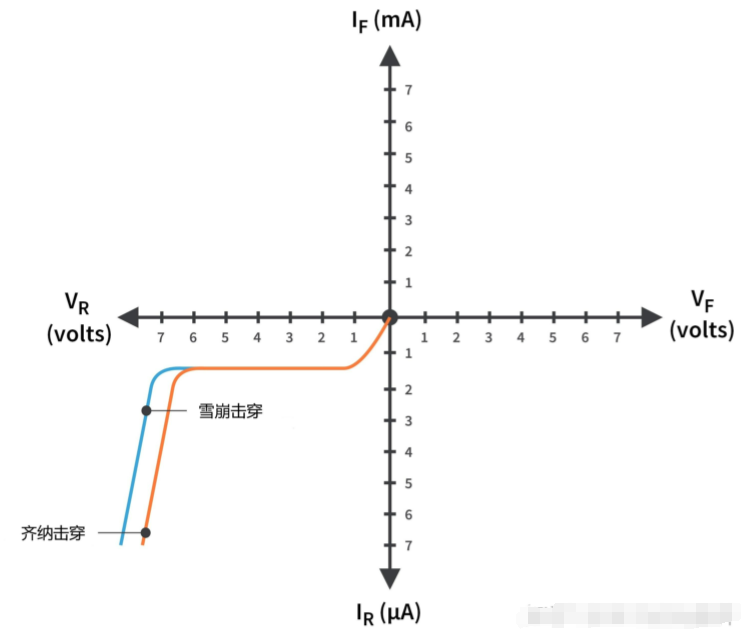

2. 关键区别

- 发生条件：
- 雪崩击穿需较高的反向电压和较宽的空间电荷区，而齐纳击穿则在较低的反向电压和较窄的空间电荷区即可发生。

- 温度系数：
- 雪崩击穿的温度系数为正，即击穿电压随温度升高而增加；而齐纳击穿的温度系数为负，温度越高，击穿电压越低。

- 掺杂浓度：
- 雪崩击穿多发生于低掺杂浓度的PN结，齐纳击穿则多见于高掺杂浓度的情况。


3. 实际应用

- 稳压特性：
- 齐纳击穿因其稳定的击穿电压特性，常被用于电压稳定器中。而雪崩击穿则较少直接应用于此，但在功率器件中可能需要考虑其影响。

- 保护机制：
- 在过压保护应用中，如瞬态电压抑制（TVS）二极管，可能会利用雪崩击穿来提供保护作用，通过控制击穿电压来限制过压水平。

        总的来说，雪崩击穿与齐纳击穿在半导体物理中占据着举足轻重的地位。它们不仅帮助我们深入理解了电子器件的内部工作机制，而且在电路设计和保护方面发挥着不可替代的作用。通过对这两种击穿机制的深入研究，我们能够更好地优化电子器件的设计，提高电路的稳定性和可靠性，推动电子技术的进步。
