mosfet隔离驱动电路设计,你掌握了吗?

发布时间:2024-10-19编辑:pdmos浏览:0

        mosfet隔离驱动电路设计是现代电子工程中的一项关键技术,尤其是在高功率和高频应用中更是不可或缺。本文将详细阐述mosFET隔离驱动电路的基本原理、设计步骤及其在不同应用场景中的实际应用。

一、MOSFET隔离驱动电路的基本原理

        在现代电子设备中,MOSFET(金属氧化物半导体场效应管)被广泛应用于开关电源、电动机驱动器和其他高效能电力转换系统中。MOSFET具有快速开关速度和高效能的优点,但它们需要精密的驱动电路来确保其正常运作。

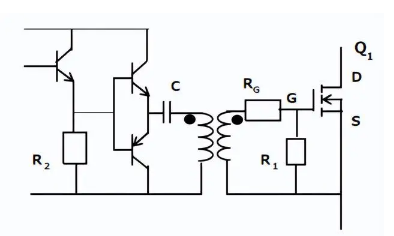

MOSFET隔离驱动电路的基本原理


二、栅极驱动器的功能

        栅极驱动器的主要功能是通过提供适当的电压和电流,导通或关断MOSFET。它能够控制MOSFET的开启和关闭,从而减少开关损耗并提高系统效率。对于高功率应用,如SiC(碳化硅)和GaN(氮化镓)MOSFET,驱动器需要更高的驱动电流以满足快速导通/关断的需求。

三、磁隔离与光电耦合隔离

        目前,MOSFET隔离驱动主要有两种方式:磁耦合隔离和光电耦合隔离。其中,磁耦合隔离因其较高的可靠性和抗干扰能力,成为工业应用的主流选择。然而,传统的磁隔离驱动电路存在一些局限性,例如当占空比突变时,可能会导致隔离输出的低电平上扬,从而引发MOSFET误动作甚至烧毁。

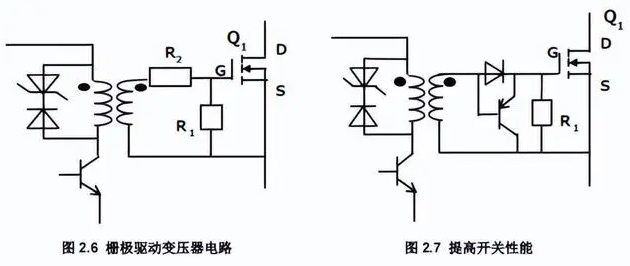

MOSFET隔离驱动电路的设计步骤分解图


四、MOSFET隔离驱动电路的设计步骤

        设计一个高效的MOSFET隔离驱动电路涉及多个步骤,每一步都至关重要。以下是一个详细的设计指南:

1. 确定电路需求

        首先要明确电路的工作条件和需求,包括输入电压范围、输出电流要求以及工作环境等。根据这些参数选择合适的MOSFET型号和相应的隔离技术。

2. 选择适当的隔离方式

        如前所述,磁隔离通常是更优的选择,特别是在高功率和高频应用中。选择适当的磁隔离芯片,如安森美的产品,可以提供可靠的控制性能和高效的能源使用。

3. 驱动电阻计算

        驱动电阻的计算是设计过程中的重要一步。驱动电阻必须在驱动回路中提供足够的阻尼,以抑制开关瞬间的电流震荡。公式如下:

\[ Rg = \sqrt{\frac{L_k}{C_{rss}}} \]

        其中, \(Rg\) 为驱动电阻, \(L_k\) 为驱动回路感抗, \(C_{rss}\) 为MOSFET的等效寄生电容。

4. PCB布局优化

        PCB(印刷电路板)布局对驱动电路的性能有重要影响。要尽量减小PCB走线的电感和寄生参数,确保信号完整性和稳定性。合理的布局还可以有效降低电磁干扰。

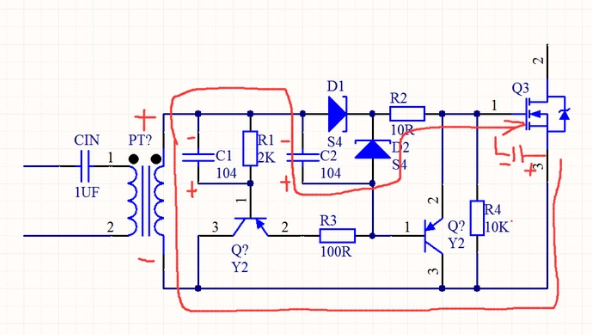

mosfet隔离驱动电路设计示意图二


五、不同应用场景中的应用实例


1. 开关电源中的应用

        在开关电源设计中,MOSFET隔离驱动电路用于控制电源的开启和关闭。由于开关电源工作频率较高,驱动电路必须具备快速的响应能力和高可靠性。通过采用磁隔离技术,可以有效避免高频噪声的干扰,保证电源的稳定性。

2. 电动机驱动器中的应用

        电动机驱动器需要通过MOSFET实现高效的电能转换。在这种情况下,驱动电路不仅要提供足够的电流来导通MOSFET,还要防止因电流突变引起的误操作。引入延迟导通电路,可以通过先对电容充电再由电容向主开关栅极充电的方法,避免因电流突变引发的MOSFET烧毁问题。


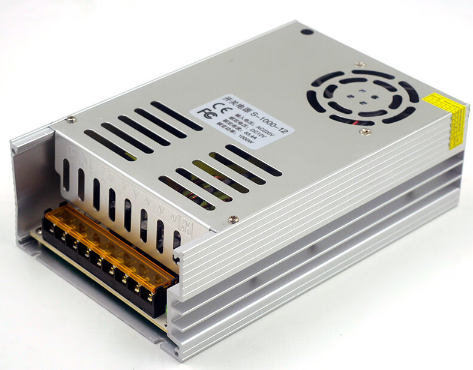

高频开关电源转换器


3. 高频转换器中的应用

        高频DC-DC转换器是另一种常见的应用领域。在这些设备中,MOSFET需要在极高的频率下进行开关操作。通过优化驱动电路设计,可以提高系统的效率和可靠性。选择合适的栅极驱动器和优化的PCB布局,可以减少源极电感的影响,提高开关速度。

        MOSFET隔离驱动电路设计是现代电子工程的重要组成部分。通过合理选择隔离方式、精确计算驱动电阻及优化PCB布局,可以在不同应用场景中实现高效、稳定的MOSFET控制。未来,随着新型半导体材料的发展和电子技术的不断进步,MOSFET隔离驱动电路将会在更多高精尖领域发挥其重要作用。
