mos集成电路中的隔离有哪些？等你来了解！

发布时间：2024-10-18编辑：pdmos浏览：0次

在现代电子技术飞速发展的背景下，mos（Metal-Oxide-Semiconductor）集成电路作为半导体技术的核心组成部分，其性能的提升和功能的扩展离不开先进的制造工艺。其中，隔离技术作为确保电路各部分独立运行的关键手段，扮演着至关重要的角色。本文将详细探讨MOS集成电路中几种主要的隔离技术，并阐述它们的工作原理及应用。

一、PN结隔离

PN结隔离是利用PN结反向偏置时的高电阻性来实现元件间的隔离。在双极性集成电路或CMOS工艺中，PN结隔离是通过形成P型和N型的外延层来达到的。具体而言，N阱（PMOS区域）和P阱（NMOS区域）分别接高电平和低电平，从而利用PN结的反向偏压特性阻止载流子的复合。这种方法简单易行，适用于一些无特殊要求的小规模集成电路。

MOS管集成电路的PN结隔离技术

二、LOCOS（Local Oxidation of Silicon）隔离

  LOCOS技术是一种硅局部氧化工艺，通过在硅片上生长氮化硅掩膜，并在没有掩膜覆盖的区域进行选择性氧化，生成一定厚度的氧化层来实现隔离。LOCOS技术在20世纪70年代被提出，主要用于CMOS工艺中的器件隔离。然而，该技术存在一个显著的缺点，即“鸟嘴效应”，这种横向扩散会导致有源区缩小，影响器件性能。

三、浅沟槽隔离（STI, Shallow Trench Isolation）

  随着深亚微米技术的发展，传统的LOCOS技术逐渐无法满足高性能、高密度集成电路的要求。因此，浅沟槽隔离技术应运而生。STI通过在硅表面刻蚀出浅沟槽，并在其中填充氧化物，从而实现晶体管之间的隔离。STI技术不仅消除了“鸟嘴效应”，还能显著缩短晶体管的间距，提高集成度。

  STI技术的应用使得MOS集成电路的密度大大提高，但也带来了一些新的挑战，例如由于氧化物与硅的热膨胀系数不同，可能会导致STI结构产生应力，进而影响器件性能。为此，工程师们开发了一些版图布局方法以减少这些应力对器件的影响。

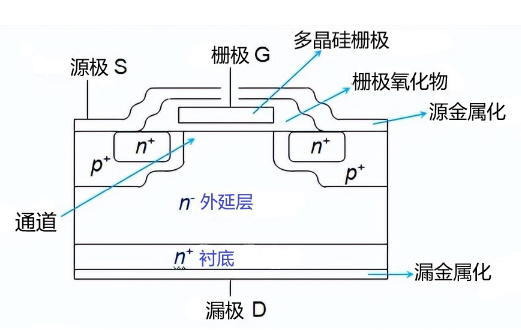

MOS管集成电路的多晶硅隔离技术

四、多晶硅隔离

在MOS集成电路的发展过程中，多晶硅隔离技术也是不可或缺的一部分。多晶硅作为一种重要的半导体材料，具有良好的导电性和可控的掺杂特性，广泛应用于MOS器件的栅极材料和各种隔离结构的制作。通过在硅衬底上沉积多晶硅层，并进行适当的刻蚀和掺杂处理，可以实现对器件的有效隔离和控制。多晶硅隔离技术不仅提高了MOS集成电路的性能稳定性，还为其进一步微型化和集成化奠定了基础。

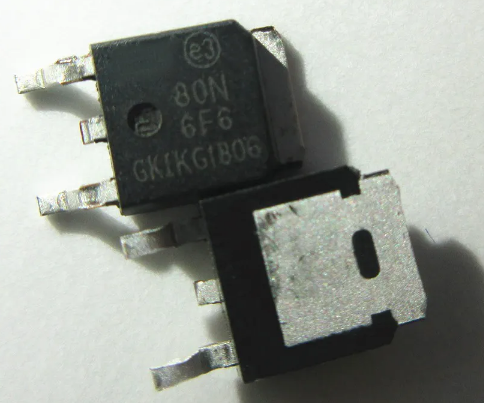

MOS管80N6F6

五、未来展望

随着技术的不断进步，MOS集成电路的隔离技术也在不断发展和完善。未来，随着纳米技术和新型半导体材料的不断涌现，我们有理由相信，更加高效、稳定且集成度更高的隔离技术将会不断涌现，为MOS集成电路的性能提升和应用拓展提供更加坚实的保障。同时，这也将对整个半导体产业乃至现代信息社会的发展产生深远的影响。

综上所述，MOS集成电路中的隔离技术是确保电路正常运行、提高性能稳定性和实现更高集成度的关键所在。从最初的PN结隔离到如今的STI技术以及多晶硅隔离等先进技术的应用，隔离技术已经经历了漫长的发展历程并取得了显著的成果。未来，随着科技的不断进步和创新需求的不断增加，我们有理由相信隔离技术将会迎来更加广阔的发展前景并为电子技术的进步贡献更大的力量。
