全桥mos管驱动电路详解，等你来掌握！

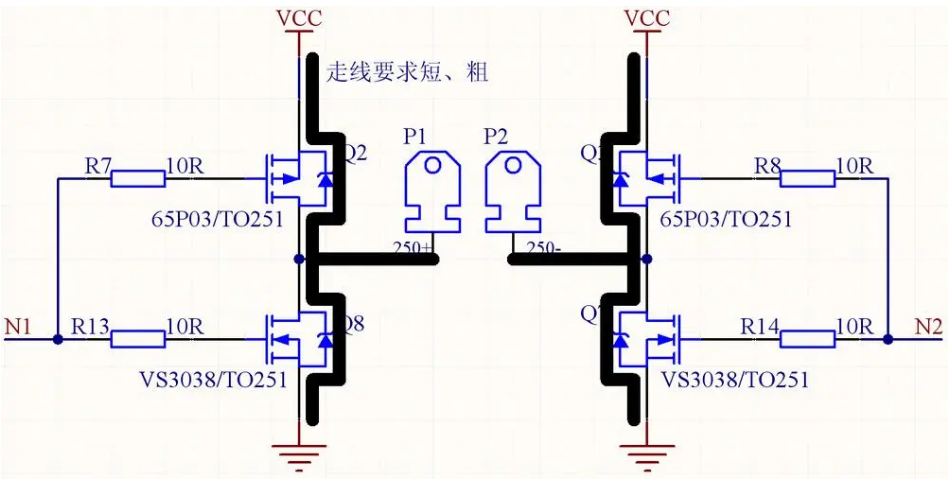

1. 基本结构：

       全桥MOS管驱动电路主要由四个MOS管组成，这些MOS管分为两组，每组两个分别位于正负电源之间。这四个MOS管通过合理的导通与关断控制，可以实现对负载电流方向和大小的精确控制。

2. 工作原理：

       当全桥电路的输入信号为高电平时，其中一对MOS管导通，形成电流通道，使电流从电源正极流向负载，再从另一侧的MOS管流回电源负极，实现电机的正向转动。反之，当输入信号为低电平时，另一对MOS管导通，电流反向流动，实现电机的反向转动。

1. 直接驱动与间接驱动：

       直接驱动通常利用单片机或其他控制器的输出端口直接驱动MOS管，但这种方式受限于控制器的电流能力。间接驱动则通过驱动芯片来放大控制信号，从而驱动MOS管。常见的驱动芯片如HIP4081A，可以通过逻辑电路控制MOS管的导通与关断。

2. 自举电路的应用：

       在某些情况下，为了提高MOS管的导通能力，需要使用自举电路来提供高于电源电压的栅极电压。自举电容在这个过程中起到关键作用，能够在短时间内为MOS管提供所需的高电压。

1. 电机控制：

       全桥电路被广泛应用于直流电机的速度和方向控制。通过改变MOS管的导通状态，可以控制电机的正反转以及调整其转速，这对于机器人、电动车等应用至关重要。

2. 逆变器：

       在逆变器应用中，全桥电路可以将直流电转换为交流电。这种转换对于太阳能发电、不间断电源(UPS)等系统非常重要。
