4个mos管驱动的全桥电路原理，你懂了吗？

概述

        全桥电路是一种广泛应用于电机驱动和电力电子领域的基本电路结构。在全桥电路中，通常使用四个mosfet（金属氧化物半导体场效应管）作为开关元件，实现对电压和电流的精确控制。本文将详细介绍四个mosFET组成的全桥电路的基本原理、结构及其应用。

一、全桥电路的基础原理

        全桥电路由四个MOSFET组成，分为两组，每组两个MOSFET。其中一组称为“高压侧”，另一组称为“低压侧”。每个MOSFET可以看作是一个可以通过电信号控制的开关，通过控制其栅极电压来导通或截止电流。

1. MOSFET的基本结构和工作原理：
        MOSFET是一种三端器件，包含源极（Source）、漏极（Drain）和栅极（Gate）。它通过栅极电压（Vgs）控制源极和漏极之间的导电通道。当Vgs达到一定阈值时，MOSFET导通，允许电流通过；当Vgs低于阈值时，MOSFET截止，不允许电流通过。

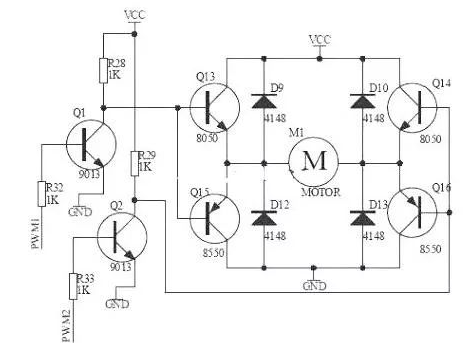

2. 全桥电路的结构：
- Q1和Q3组成高压侧：这两个MOSFET连接在一起，控制电机或其他负载的高边电压。
- Q2和Q4组成低压侧：这两个MOSFET连接在一起，控制电机或其他负载的低边电压。
- H桥名称的由来：这种配置形成的电路形状类似于字母“H”，因此被称为H桥电路。

3. 工作模式：

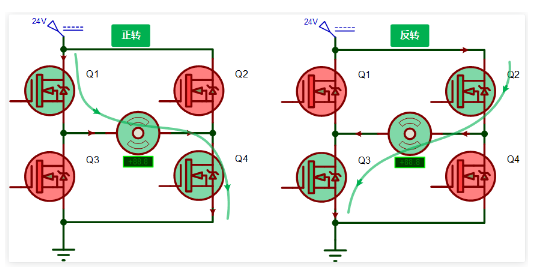

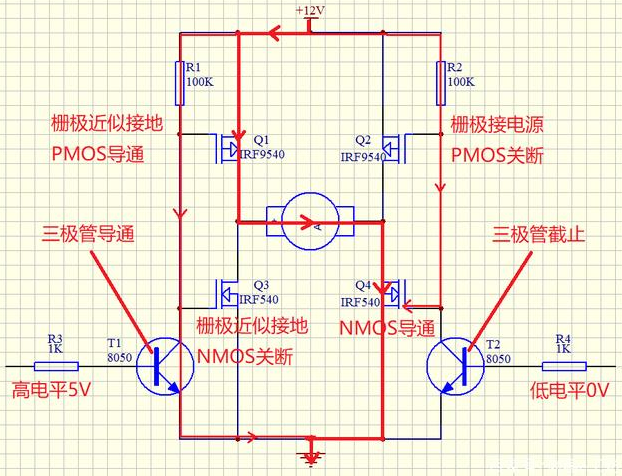

- 正转：当Q1和Q4导通，Q2和Q3截止时，电流从电源通过Q1和负载流向Q4，回到电源的负极，电机正转。
- 反转：当Q2和Q3导通，Q1和Q4截止时，电流从电源通过Q2和负载流向Q3，回到电源的负极，电机反转。
- 停止：当所有MOSFET都截止时，电机停止运行。

二、全桥电路的应用

全桥电路在各种应用场景中广泛使用，特别是在电机控制领域。以下是一些常见的应用领域：

1. 直流电机控制：
        全桥电路通过改变施加在电机上的电压和电流方向，控制电机的转速和方向。例如，在电动自行车、无人机和工业自动化设备中，通过调整PWM信号的占空比来控制电机的速度和方向。

2. 逆变器：
        在太阳能光伏系统中，全桥电路被用作逆变器将直流电转换为交流电，供电网使用。

3. UPS系统：
        不间断电源系统中，全桥电路用于管理电池充放电过程，确保设备在电网故障时仍能正常运行。

三、设计注意事项

在设计全桥电路时，需要考虑以下几个关键因素：

1. 驱动电路设计：
        为了确保MOSFET能够快速、可靠地导通和截止，需要设计合适的驱动电路。驱动电路应能提供足够的电流驱动MOSFET，并具备一定的抗干扰能力。

2. 保护措施：
        由于MOSFET是敏感元件，易受到过电压、过电流等因素的影响，因此需要在电路中加入适当的保护措施，如TVS二极管、熔断器等。

3. 热管理：
        MOSFET在导通状态下会产生热量，需要良好的散热设计，如加装散热器或风扇，以防止过热损坏。

4. 死区时间设置：
        为了防止同一桥臂的两个MOSFET同时导通造成短路，需要在驱动信号中设置死区时间，确保在一个MOSFET关断后，另一个MOSFET再导通。

5. 信号隔离：
        为了防止驱动信号的噪声干扰控制信号，可以在控制信号和驱动电路之间加入光电耦合器等隔离元件，提高系统的可靠性。

结论
