mos管测好坏，你会吗？

发布时间：2024-10-11编辑：pdmos浏览：0次

一、概述
MOS管是一种广泛应用于电子设备中的场效应晶体管，其性能和可靠性直接影响整个电路的稳定性。mos管的好坏可以通过万用表进行快速判断，以确保其在电路中的正常运行。

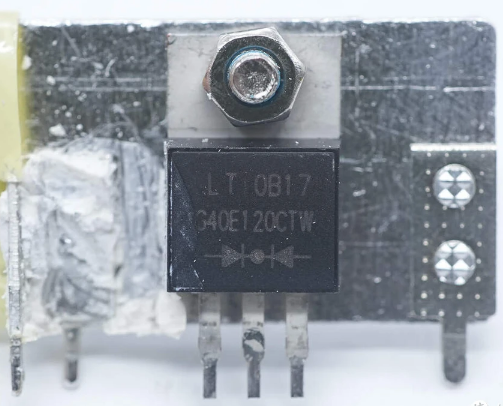

电子设备中的场效应晶体管--MOS管

二、mos管的基本结构及功能
MOS管，即金属-氧化物-半导体场效应晶体管，主要有三个引脚：漏极（D）、源极（S）和栅极（G）。在正常工作情况下，MOS管通过控制栅极电压来调节漏极和源极之间的电流，实现开关功能或放大作用。

三、检测MOS管好坏的方法
1. 使用万用表测量二极管档位
首先，将万用表调至二极管档位。对于N沟道MOS管，红表笔接源极（S），黑表笔接漏极（D）；对于P沟道MOS管，红表笔接漏极（D），黑表笔接源极（S）。在正常情况下，正向测量时万用表应显示一个0.4V到0.9V之间的压降值。如果读数为零或无穷大，则表明MOS管可能损坏。

2. 检查反向电阻
交换两表笔的位置，再次测量。这次测量的是寄生二极管的反向电阻。如果读数显示开路（OL），说明MOS管是正常的；如果读数为零或低阻值，则表明MOS管可能存在短路问题。

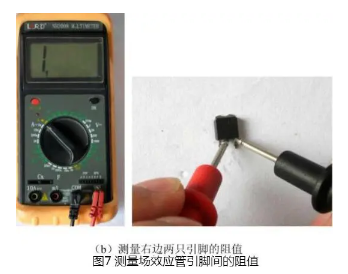

使用万用表测量MOS管反向电阻

3. 测试栅源电阻
将万用表调至电阻档，测量栅极（G）和源极（S）之间的电阻值。正常情况下，栅源之间的电阻应在几兆欧以上。如果阻值较低，可能是由于栅源间的电容被击穿导致MOS管损坏。

4. 动态导通测试
为了进一步确认MOS管是否正常，可以进行动态导通测试。给MOS管的栅极（G）和源极（S）之间加适当的电压（通常是10V左右），然后测量漏极（D）和源极（S）之间的导通情况。如果能够正常导通，且电流值符合规格要求，则说明MOS管是正常的。

四、常见故障及其原因
MOS管在使用过程中可能会遇到一些常见的故障，如短路、开路、漏电等。这些故障通常是由于过流、过压、静电放电等原因引起的。因此，在使用MOS管时应注意避免这些不利因素，并采取相应的保护措施。

MOS管电路符号及测量工具---万用表
