mos管为什么老是击穿，到底是为啥？

        MOS管（金属-氧化物-半导体场效应晶体管）在现代电子电路中广泛应用，但其击穿问题一直是工程师们面临的挑战之一。本文将深入探讨mos管为何频繁被击穿的原因，并提供一些解决思路。

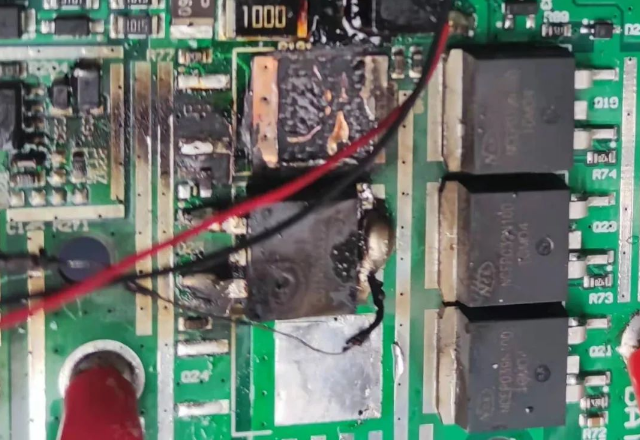

        mos管的击穿现象主要可以分为电压型击穿和功率型击穿。电压型击穿通常发生在栅极（G）的薄氧化层上，当电压过高时，会导致氧化层形成针孔，从而使栅极与源极（S）或漏极（D）之间发生短路。功率型击穿则是因为金属化薄膜铝条被熔断，导致栅极与源极开路。这两种模式都会严重影响MOS管的正常工作。

        静电是导致MOS管击穿的一个重要因素。由于MOS管是一种极易受外界电磁场或静电感应影响的器件，其输入电阻高而栅-源极间电容小，因此在强静电环境下容易带电且难以泄放电荷，从而导致静电击穿。此外，穿通击穿也是常见的一种击穿类型。当源漏之间的耗尽层相接时，源端的载流子会注入到耗尽层中并被加速到达漏端，导致电流急剧增大。这种情况下的电流增大不同于雪崩击穿时的急剧增大，它更像是源衬底PN结正向导通时的电流。

        除了上述原因外，控制信号的重叠也可能导致MOS管击穿。如果两个相对MOS管的控制信号重叠，可能会出现同时导通的情况，导致电源短路，从而满足击穿条件。每次开关转换时，电源去耦电容通过两个器件快速放电，会产生短但极强的电流脉冲，这也增加了MOS管被击穿的风险。

        针对这些问题，工程师们可以采取以下措施来减少MOS管击穿的发生：在设计和制造过程中，提高栅极氧化层的质量，避免因电压过高导致的击穿。在电路设计中加入适当的保护电路，以减轻静电对MOS管的影响。确保控制信号不重叠，避免两个MOS管同时导通导致的电源短路。

        总的来说，MOS管的击穿问题是由多种因素共同作用的结果。通过了解这些原因并采取相应的预防措施，可以有效降低MOS管被击穿的风险，提高电子设备的稳定性和可靠性。
