mos管在电路中的符号，你知道吗？

发布时间：2024-10-07编辑：pdmos浏览：0次

金属-氧化物-半导体场效应晶体管，简称MOS管，是电子技术应用的重要组成部分。了解mos管的电路符号不仅有助于准确设计和分析电路，还能确保元件正确连接和功能实现。本文将详细介绍mos管在电路中的符号及其重要性。

一、MOS管的基础知识

MOS管（Metal-Oxide-Semiconductor Field-Effect Transistor）是一种通过电场控制电流的器件，主要由栅极、源极和漏极组成。它的三个主要类型包括N沟道增强型、N沟道耗尽型、P沟道增强型和P沟道耗尽型。每种类型的MOS管在电路中有着不同的符号表示。

MOS管（Metal-Oxide-Semiconductor Field-Effect Transistor）实拍图片三

二、MOS管的电路符号

1. N型MOS管：其电路符号通常由一条垂直线和三条水平线构成。垂直线代表栅极（Gate），左侧水平线代表源极（Source），右侧水平线代表漏极（Drain）。箭头方向从栅极出发，指向源极和漏极，表示电子流动的方向。

2. P型MOS管：其电路符号与N型相似，但在一些设计中，P型MOS管的符号上会多一个圆圈，以区分其与N型的不同。箭头方向从栅极出发，指向源极和漏极，但表示空穴流动的方向，与N型的箭头方向相反。

3. 增强型MOS管：增强型MOS管的符号通常会在栅极线上加一个小圆圈或标记，以示区别。这种符号表示在无电压情况下，栅极和源极之间没有导电路径，只有在施加适当电压后，电流才会流动。

4. 耗尽型MOS管：耗尽型MOS管的符号则通常没有特殊标记，表示在无电压情况下也存在导电路径。

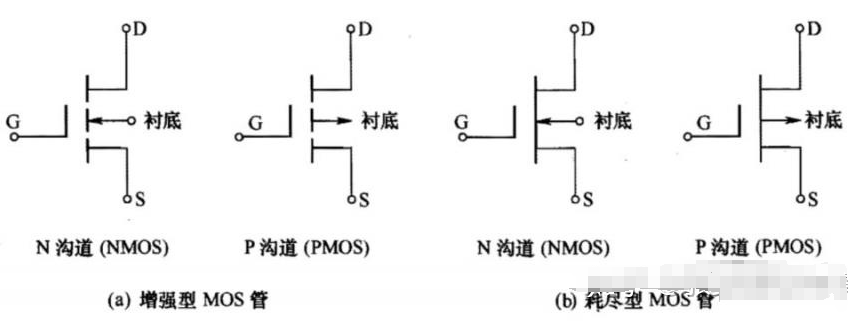

MOS管的电路符号大全

三、MOS管符号的重要性

掌握MOS管的电路符号对于电子工程师而言至关重要，因为：

1. 准确描述电路结构：电路符号能够清晰直观地表达MOS管的类型、连接方式及其在电路中的作用，避免因误标或混淆造成的设计错误。

2. 便于沟通和交流：标准的符号有助于工程师之间的沟通与交流，尤其是在团队合作和项目协作中，减少由于符号不统一而引起的误解和错误。

3. 标准化设计与生产：统一的符号体系有助于标准化设计和生产流程，提高生产效率和产品质量，特别是在集成电路的设计和制造过程中显得尤为重要。

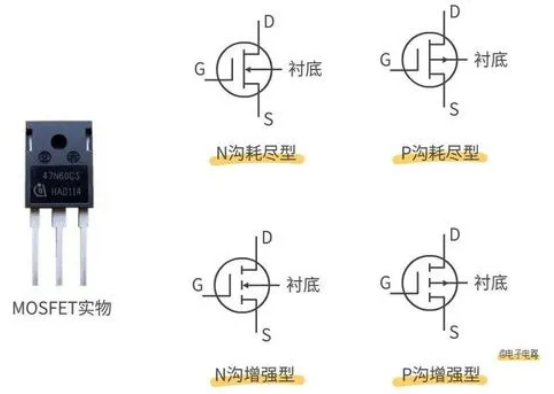

MOS管实物及电路符号示意图
