mos管放大电路基本原理，你真的懂吗？

发布时间：2024-10-06编辑：pdmos浏览：0次

MOS管放大电路是现代电子技术中的一种基本而重要的组成部分，广泛应用于各种电子设备中。以下是对mos管放大电路基本原理的具体介绍：

一、mos管的基本结构和工作原理

1. 结构：
- MOS管是一种四端半导体器件，其结构通常包括源极（S）、漏极（D）、栅极（G）和衬底（B）。
- 其中，栅极为控制电极，通过施加电压来控制源极和漏极之间的导电通道。

2. 工作原理：
- 在正常工作状态下，MOS管的栅极与源极之间会形成一层耗尽层，从而阻断电子流动。当栅极电压超过某个临界值（阈值电压）时，会产生一个导电沟道连接源极和漏极。
- 由于栅极与沟道之间的绝缘层非常薄，因此栅极电压能够有效地控制沟道中的电流，实现放大作用。

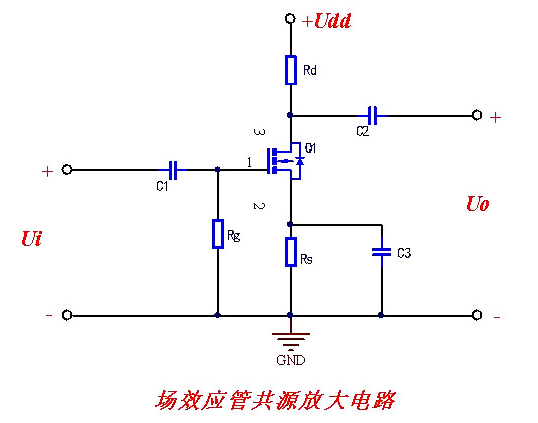

MOS管共源放大电路设计原理图

二、MOS管放大电路的分类

1. 增强型MOS管：
- 需要正的或负的电压才能够使MOS管导通，且电压越高，沟道电流越大。这种类型的MOS管适用于信号放大和开关应用。
- 例如，在共源放大电路中，输入信号被加到栅极，输出信号从漏极获取，从而实现信号的放大。

2. 耗尽型MOS管：
- 正常情况下存在导电沟道，不需要电压即可导通。当栅极电压从零逐渐升高时，沟道电流会先增加然后减小，具有双向导通、单方向截止的特性。
- 这种类型的MOS管常用于模拟开关和放大器等场合。

3. 互补型MOS管：
- 由NMOS和PMOS两种类型组成，可以实现更高效率的信号传输和放大效果。

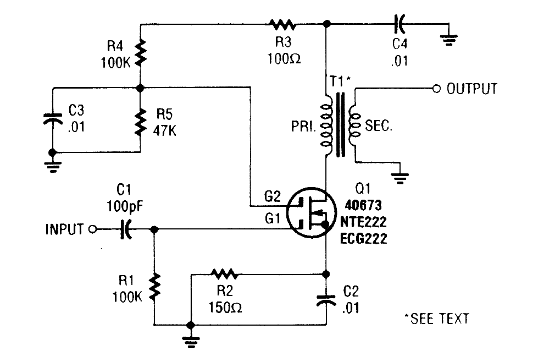

mos管放大电路之线性放大电路设计

三、MOS管放大电路的应用

1. 优点：
- 具有高输入阻抗、低噪声的优点，适合作为前级放大器使用。此外，MOS管的制造工艺简单、成本低廉，便于大规模生产和应用。

2. 应用领域：
- 在音响设备、通信系统、自动控制等领域得到广泛应用。例如，在音响设备中，MOS管用于放大音频信号；在通信系统中，MOS管则用于处理高频信号。

音响设备大量应用MOS管放大电路
