大功率mos管驱动电路设计，妙法大公开

        在现代电力电子技术中，大功率MOS管（金属-氧化物半导体场效应晶体管）的应用越来越广泛。无论是工业电源、电动汽车驱动系统，还是可再生能源发电装置，都离不开高效稳定的驱动电路。本文将详细探讨大功率mos管驱动电路的设计要点，包括驱动芯片的选择、驱动电路的布线和保护措施等内容。

一、驱动芯片的选择

        选择合适的驱动芯片是设计高效驱动电路的基础。对于大功率mos管而言，驱动芯片需要提供足够的瞬间电流和电压，以应对快速开关过程中的电流变化。常用的大功率MOS管驱动芯片如TC4420，它不仅可以输出较大的瞬时电流，还能兼容TTL电平输入，非常适合用于高功率应用场合。

选择驱动芯片时应考虑以下几点：
1. 最大输出电流：确保驱动芯片的最大输出电流大于MOS管的额定电流需求。
2. 工作电压范围：驱动芯片的工作电压应覆盖MOS管的工作电压范围，以避免电压过应力导致的器件损坏。
3. 传输延迟：驱动芯片的传输延迟要尽可能小，以保证MOS管的快速响应。

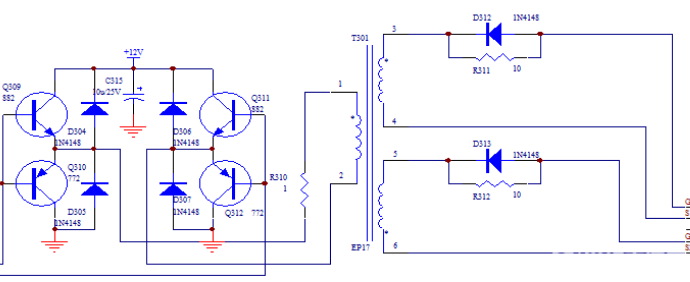

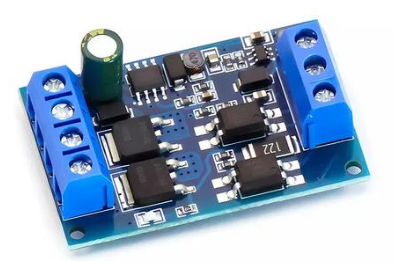

二、驱动电路的设计与布线

驱动电路的设计直接影响到MOS管的工作效率和稳定性。以下是一些关键的设计注意事项：

1. 驱动电阻的选择
        驱动电阻在MOS管的GS（栅源极）之间起到关键作用。一方面，它能够限制驱动电流的大小，防止瞬间电流过大导致的振荡；另一方面，它也能减少LC振荡电路的Q值，使振荡迅速衰减。一般来说，可以在栅极串联一个10欧左右的电阻。

2. 防止振荡的措施
        由于寄生电感和MOS管的结电容会组成一个LC振荡电路，在PWM波的上升下降沿会产生很大的震荡。这种振荡可能导致MOS管急剧发热甚至爆炸。因此，除了在栅极串联电阻外，还可以并联一个小电阻或TVS二极管来降低输入阻抗，防止误导通。

3. 旁路电容的使用
        驱动芯片的旁路电容应尽量靠近驱动芯片的VCC和GND引脚，以减少走线的电感对瞬间输出电流的影响。合理的布局能提高驱动电路的稳定性和效率。


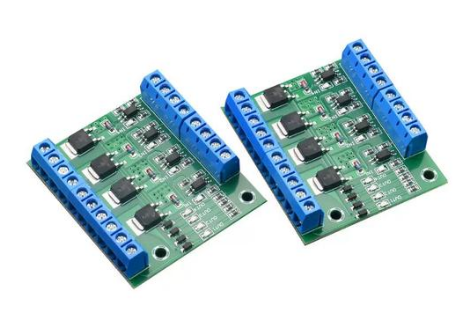

三、保护措施与常见问题

        在大功率应用中，保护措施至关重要。MOS管在开关过程中可能会产生高电压、大电流以及电磁干扰，这些都可能对电路和器件的安全运行造成影响。以下是几种常见的保护措施：

1. 过流保护
        通过在电路中加入保险丝或过流保护器，可以有效防止电流过大导致的过热或器件损坏。

2. 过压保护
        使用TVS（瞬态电压抑制）二极管或过压保护器，吸收瞬间的电压尖峰，保护MOS管不被过高的电压击穿。

3. 过温保护
        加入温度传感器和过热保护电路，当温度超过设定值时，及时切断电路，防止过热损坏。


四、常见问题及解决方案

在实际设计和调试过程中，常常会遇到一些问题。以下列举几种常见问题及其解决方法：

1. 波形失真
        如果MOS管的驱动波形出现圆不溜秋或者振铃严重的情况，可能是布线太长或电感太大导致的。解决方法是重新设计PCB板，缩短走线长度，优化电路布局。

2. 开关速度慢
        如果MOS管的上升或下降沿非常缓慢，可能是由于驱动芯片的驱动能力不足或者栅极电阻过大。此时应更换更大驱动能力的驱动芯片，或适当调小栅极电阻。

        总之，设计一个高性能的大功率MOS管驱动电路需要综合考虑多方面因素，从驱动芯片的选择、电路的布线到保护措施的设计，每一步都需要精心设计和调试。通过合理的设计和优化，可以充分发挥MOS管的性能，提高整个电路的效率和稳定性。希望本文提供的指导能帮助读者在实际项目中更好地设计和应用大功率MOS管驱动电路。
