mos管驱动电路设计，秘籍大公开

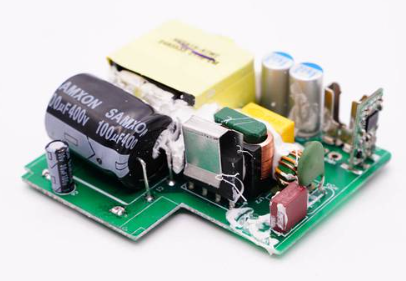

        在现代电力电子技术中，MOS管（金属氧化物半导体场效应晶体管）作为高效能的开关元件，广泛应用于开关电源、马达驱动和照明调光等领域。然而，由于mos管的工作依赖于栅极驱动信号，因此设计一个合适的mos管驱动电路显得尤为重要。本文将详细介绍MOS管驱动电路的设计理念、关键参数选择及其优化方法。

一、MOS管驱动电路简介

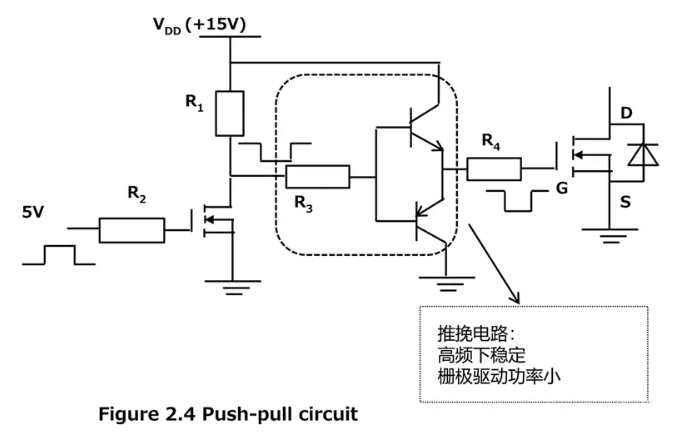

        MOS管驱动电路的主要功能是为MOS管提供足够的驱动电流，确保其快速且稳定地开通和关断。常用的MOS管驱动电路结构包括图腾柱放大电路、驱动电阻和各种驱动芯片。在这些电路中，驱动信号经过放大后，通过驱动电阻Rg给MOS管栅极充电或放电，以实现其快速导通或截止。


二、MOS管驱动电路设计要素

2.1 驱动电阻的选择

        驱动电阻Rg是MOS管驱动电路的关键元件之一，其阻值大小直接影响MOS管的开关性能。驱动电阻过小会导致驱动电流过大，增加功率损耗；过大则会降低驱动能力，导致开关速度下降。因此，选择合适的驱动电阻至关重要。一般来说，驱动电阻的选择需要考虑以下几个因素：

- 驱动能力：驱动电阻应能提供足够的电流，使MOS管在规定时间内完成导通或截止。
- 阻尼特性：驱动电阻还需提供足够的阻尼，抑制MOS管开通瞬间的电流振荡，避免高频振荡对电路造成干扰。

2.2 寄生电容的影响

        MOS管内部存在三个主要的寄生电容：Cgs（栅源电容）、Cgd（栅漏电容）和Cds（漏源电容）。在MOS管的开关过程中，这些寄生电容的充放电行为对其性能有着重要影响。特别是在高频应用中，寄生电容引起的米勒平台效应会显著增加开关损耗。因此，在设计驱动电路时，必须考虑如何有效管理和控制这些寄生电容。

- 米勒平台效应：当Vgs大于阈值电压Vth时，Cgd逐渐增大，使得部分驱动电流流向Cgd，导致Vgs上升变缓。这一现象被称为“米勒平台”，会增加开关时间和损耗。
- 解决方案：为减小米勒平台效应的影响，可以采用图腾柱电路提高驱动能力，或者使用具有电荷泵功能的驱动芯片来提供更高的栅极电压。

2.3 驱动芯片的选型

        随着技术的发展，市面上涌现了许多专用于MOS管驱动的集成电路芯片。选择合适的驱动芯片不仅能简化电路设计，还能提高系统的性能和可靠性。

- 常用驱动芯片：如IR2110、EG2104等，它们内部集成了逻辑信号处理、电平位移、脉冲滤波及输出驱动等功能模块，能够提供高效、稳定的驱动信号。
- 选型要点：在选择驱动芯片时，需要根据具体的应用需求考虑其输入电压范围、输出电流能力、保护功能以及封装形式等因素。


三、优化与实践

在实际设计中，除了上述关键要素外，还需要注意以下几点以确保驱动电路的稳定性和可靠性：

- 电气隔离：对于高压应用场合，应采取变压器隔离或光耦隔离措施以提高系统的安全可靠性。
- PCB布局：尽量缩短栅极走线长度以减少寄生电感；去耦电容应靠近驱动IC摆放以滤除噪声干扰。
- 散热设计：合理布局散热片和风扇位置以确保器件工作温度不超过允许范围从而延长使用寿命。

        总之，MOS管驱动电路的设计是一个复杂而细致的过程需要综合考虑多种因素并进行优化调整才能获得最佳的性能表现。
