mos管驱动电路详解，究竟藏着什么？

发布时间：2024-09-21编辑：pdmos浏览：0次

一、MOS管及其驱动电路概述

1. 基本介绍

mos管，即金属氧化物半导体场效应管（Metal-Oxide-Semiconductor Field-Effect Transistor），是一种电压控制型器件。它具有输入阻抗高、噪声低、热稳定性好等优点，因此在各种电子电路中得到了广泛的应用，尤其是在开关电源和马达驱动电路中。mos管的工作原理基于半导体材料的能带理论，通过调节栅极电压来控制沟道的导通和截止，从而实现电流的控制。

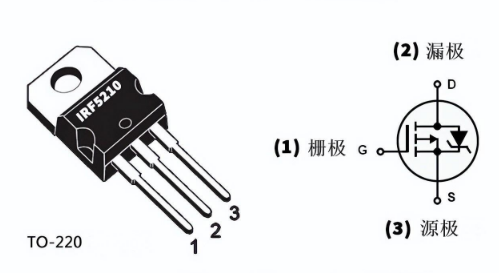

TO-220封装的MOS管IRF5210

2. 常见驱动电路结构

  常用的MOS管驱动电路通常包括图腾柱放大电路、驱动电阻、以及相关的寄生电容和感抗元件等部分。驱动信号经过图腾柱放大后，通过驱动电阻给MOS管提供足够的电流以快速开通或关断。同时，为了确保MOS管能够稳定工作，驱动电路还需考虑MOS管的寄生参数，如Cgd、Cgs和Cds。

二、MOS管驱动电路设计要点

1. 驱动电阻的设计

  驱动电阻在MOS管驱动电路中起到了关键作用。其下限值需要满足一定的阻尼要求，以保证MOS管开通瞬间驱动电流的震荡得到抑制。根据公式(1)可以求解出ig，并将其化为典型二阶系统的形式，进一步计算出阻尼比。

2. 峰值输出驱动电流和上升率

  对于某个MOS管，其驱动电路的峰值输出驱动电流和上升率都会影响MOS管的开关性能。驱动电路必须能够提供足够大的充电电流，使MOS的栅极与源极之间电压迅速升高到所需值，并保证在上升沿没有高频振荡。此外，在关断瞬间，应提供一条尽可能低阻抗的通路，以便快速放电。

3. 自举升压及隔离驱动

  在一些特定应用中，例如高压场合或需要电气隔离的地方，可以采用自举升压或隔离驱动的方法。自举升压通过特定的电路拓扑设计提升电压，而隔离驱动则利用变压器或光耦将驱动信号传输至MOS管。这些方法可以有效解决传统驱动方式无法应对的挑战。

4. 软开关技术

  为了减少MOS管在导通时的开关损耗，可以在电路中添加适当的电容和二极管来实现软开关。这不仅能减小导通瞬间的电流冲击，还能降低电压变化速率，从而减小开关损耗。这种方法特别适用于高频开关电源等对效率要求较高的场景。

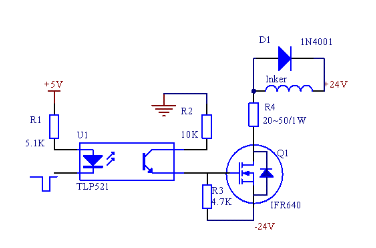

常用的一个mos管驱动电路

三、实际应用中的注意事项

1. 寄生参数的影响

  MOS管的寄生参数对其开关性能有显著影响。在设计驱动电路时，必须充分考虑MOS管的寄生电容如Cgd、Cgs和Cds。寄生电容的存在会导致MOS管在开关过程中产生额外的电流和功耗，因此需要通过合理的驱动电路设计加以控制。

2. 散热与可靠性

  MOS管在高频开关过程中会产生热量，如果不能及时散热，可能会导致器件过热甚至烧毁。为此，需要在设计PCB布局时使用大面积铺铜，并选择合适的封装形式以提高散热效果。同时，还需要考虑MOS管的RthetaJA参数，即从芯片结到环境空气的热阻。

3. 电源IC和MOS管的选择

  在选择用于驱动MOS管的电源IC时，需要关注其最大驱动电流能力以及是否具有图腾柱输出电路。一些高性能的电源IC集成了图腾柱输出电路，可以直接驱动MOS管，简化电路设计。此外，选择具有较低Rds(on)的MOS管也能减少导通损耗，提高整体电路的效率。

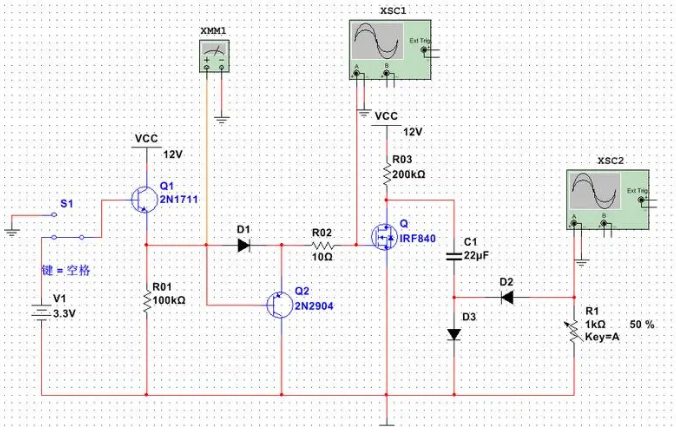

MOS管门极驱动电路设计原理图
