场效应管工作原理图,到底有何乾坤?

发布时间:2024-09-20编辑:pdmos浏览:0

         在现代电子设备中,场效应管(Field-Effect Transistor, FET)发挥着至关重要的角色。它以其独特的电子特性,在数字和模拟电路中被广泛使用。本文将围绕"场效应管工作原理图"这一关键词,详细解析其工作机制并阐述其重要性。

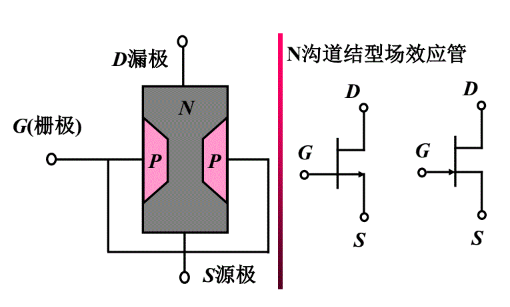

N沟道结型场效应管


         首先,理解场效应管的基本原理是必要的。场效应管是一种通过电场控制来调节电流流动的半导体设备。与传统的双极型晶体管(Bipolar Junction Transistor, BJT)相比,FET具有输入阻抗高、功耗低、噪声小等特点,这使得其在许多应用中更加理想。场效应管可以分为两大类:结型场效应管(Junction Field-Effect Transistor, JFET)和金属氧化物半导体场效应管(Metal-Oxide-Semiconductor Field-Effect Transistor, mosfet)。

         接下来,我们将探讨场效应管的工作原理。以mosFET为例,其工作依赖于电压对半导体表面电荷的控制。当栅极与源极之间施加正电压时,会在半导体表面形成一层薄薄的导电通道,电子可以从这个通道自由通过,从而实现从源极到漏极的电流。而这个通道的宽度可以通过改变栅极电压来调节,进而控制漏极电流的大小。这种机制使得MOSFET可以作为放大器或开关使用。

         最后,让我们借助一个典型的"场效应管工作原理图"来更直观地理解这一过程。在工作原理图中,我们可以看到栅极、源极和漏极的位置关系,以及它们之间的电连接方式。此外,通过图表展示的电场线分布,我们能够清晰地看到如何通过栅极电压的变化来影响电流的流动。这种视觉辅助手段对于深入理解FET的工作原理至关重要。

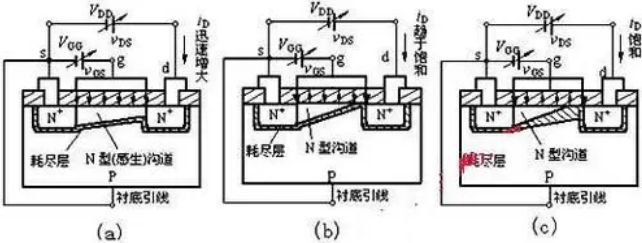

场效应管结构图示8


         综上所述,场效应管凭借其出色的性能特点,成为了现代电子技术不可或缺的组成部分。通过对"场效应管工作原理图"的学习,我们可以更好地把握这种半导体器件的核心机理和应用前景。无疑,随着科技的不断进步,场效应管在未来的电子世界中将继续扮演着举足轻重的角色。
