常见mos管型号及参数对照表，全知道！

发布时间：2024-09-19编辑：pdmos浏览：0次

在现代电子工程中，MOS管（Metal-Oxide-Semiconductor Field-Effect Transistor）是至关重要的组件之一。它们广泛应用于各种电路设计，从简单的开关应用到复杂的电源管理和信号放大，其性能和参数直接影响着电路的性能和可靠性。因此，对于电子工程师来说，掌握常见mos管型号及其相关参数是非常重要的。

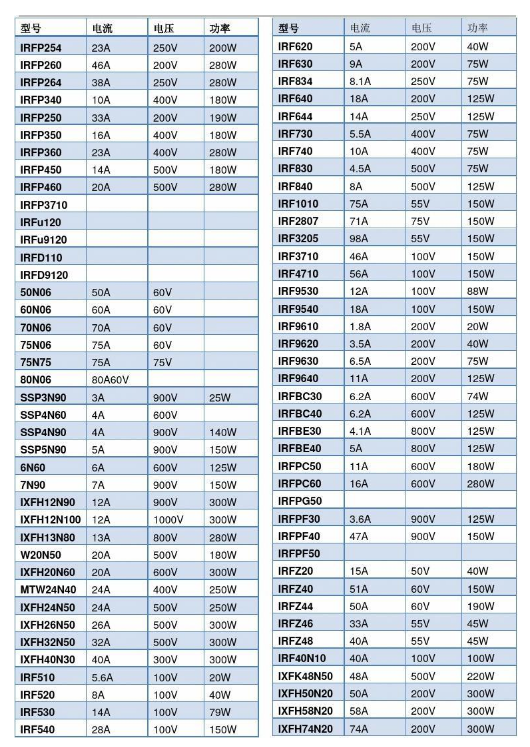

常见mos管型号及参数对照表

首先，让我们来了解一下mos管的基本分类。MOS管通常分为两种主要类型：N沟道（N-channel）和P沟道（P-channel）。此外，根据其工作模式，又可以分为增强型（Enhancement mode）和耗尽型（Depletion mode）。这些不同的类型决定了MOS管在电路中所承担的角色和功能。

接下来，我们来看一些常见的MOS管型号及其关键参数。例如，2N7000是一个典型的N沟道增强型mosfet，其最大漏源电压（V_DSS）为60V，连续漏极电流（I_D）为0.115A，采用TO-92封装。相比之下，IRF540A则是一种N沟道功率MOSFET，具有更高的漏源电压（100V）和更大的连续漏极电流（14A），同样采用TO-220封装。这些参数对于选择合适的MOS管至关重要，因为它们直接关系到MOS管能否在特定应用中正常工作而不致损坏。

此外，在选择MOS管时，还需要考虑其封装形式。封装不仅影响MOS管的物理尺寸和安装方式，还与其热管理能力密切相关。常见的封装形式包括TO-92、SOT-23、TO-220等。例如，较小的SOT-23封装适合用于空间受限的应用，而TO-220封装由于其较大的体积可以提供更好的散热性能，适用于功率较大的应用。

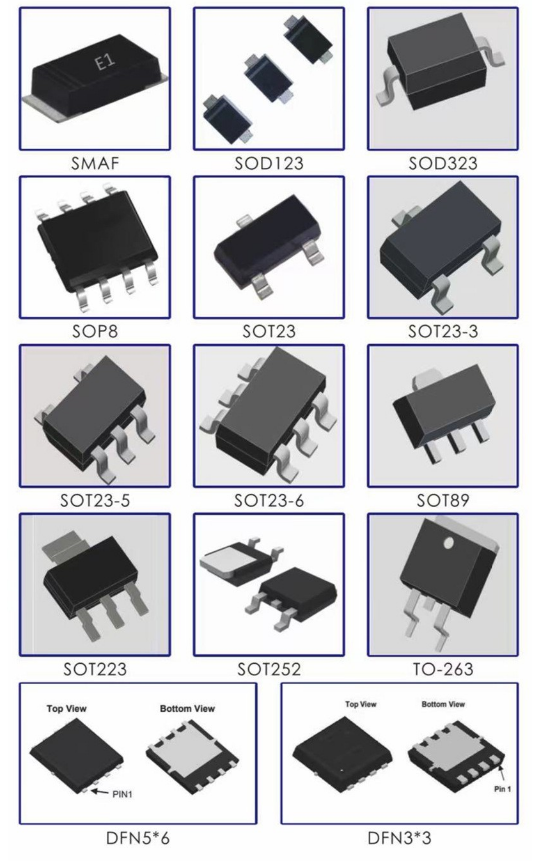

常见mos管封装示意图片1
