mos管结构图和工作原理,大揭秘!

发布时间:2024-09-18编辑:pdmos浏览:0

        在当今的电子技术领域,MOS管(金属-氧化物半导体场效应管)已经成为不可或缺的元件,它广泛应用于各类电子电路中,特别是在开关电源和马达驱动等场景中。了解mos管的结构和工作原理,不仅能让我们更好地掌握其应用,更能提升我们在设计和优化电路时的效率与精度。本文将带您深入了解mos管的结构图和工作原理,助您在电子技术的海洋中乘风破浪。

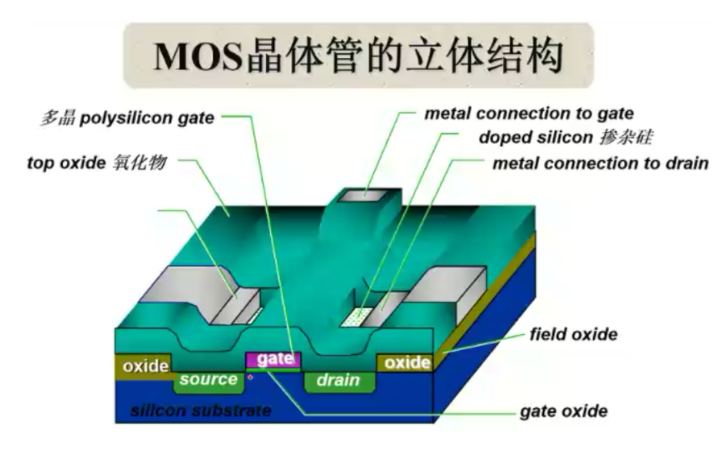

MOS晶体管的立体结构图展示


一、MOS管的基本结构

        MOS管是一种三端元件,包括栅极(Gate)、源极(Source)和漏极(Drain)。其核心部分是一个由P型衬底和两个N型区构成的四层三明治结构——从下至上依次为P衬底、N+掺杂区(源极S)、P型区以及N+掺杂区(漏极D)。其中,栅极位于顶部,通过一层非常薄的氧化层与下方的P区绝缘。

二、MOS管的工作原理

        MOS管的工作原理主要依赖于栅极电压的变化来控制电流的流动。以下是其主要工作过程:

1. 开启状态:当栅极施加正向电压时,会在P型衬底与N+掺杂区之间形成一个导电通道,即反型层。此时,电子可以自由地通过这个通道从漏极流向源极,实现电流的导通。

2. 关断状态:当栅极电压为0或负值时,导电通道消失,MOS管进入关断状态,电流无法通过。

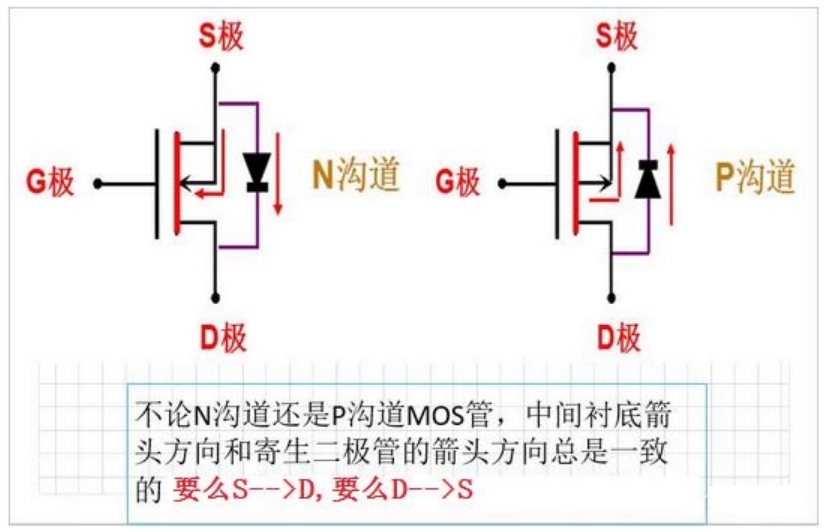

N沟道P沟道MOS管衬底图示


 三、MOS管的特性

        MOS管作为一种压控型器件,具有输入阻抗高、噪声低、功耗小、热稳定性好等优点。同时,它还具备良好的开关特性,可以在微秒甚至纳秒级别的时间内快速切换。此外,MOS管还具有较宽的电压控制范围和较高的电流承载能力,这使得它在大功率和高频应用场合表现出色。

        MOS管作为现代电子技术的核心元件之一,其独特的结构和工作原理赋予了它广泛的应用前景。无论是在开关电源、马达驱动还是其他电子电路中,MOS管都以其高效、可靠的性能赢得了工程师们的青睐。因此,深入学习和理解MOS管的结构和工作原理,对于我们在电子技术领域的进步和发展具有重要意义。
