mos管增强型和耗尽型区别，究竟在哪？

发布时间：2024-09-16编辑：pdmos浏览：0次

MOS管，全称为金属氧化物半导体场效应晶体管（Metal-Oxide-Semiconductor Field-Effect Transistor），是现代电子设备中不可或缺的一种元件。根据其导电方式的不同，mos管可以分为增强型和耗尽型两种类型。它们之间的主要区别在于其导电沟道的形成和控制方式不同：

1. 导电原理：
（1）增强型mos管在栅极与衬底间不加电压时，没有导电沟道存在。只有当施加的栅极电压超过一定的阈值电压VGS(th)时，才会在衬底表面形成导电沟道，使MOS管导通。
（2）耗尽型MOS管在栅极与衬底间不加电压时，已经存在导电沟道。这是因为在制造过程中，耗尽型MOS管的SiO2绝缘层中掺有大量离子，这些离子产生的电场能够在P型衬底中感应出足够的电子，从而形成N型导电沟道。

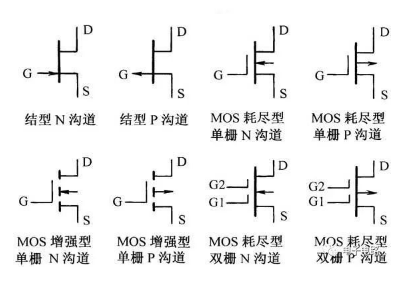

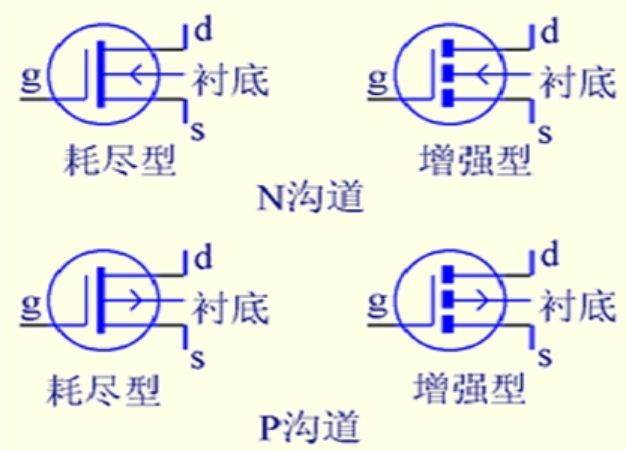

mos管增强型和耗尽型各类不同的电路符号

2. 控制方式：
（1）增强型MOS管的栅极电压必须大于阈值电压VGS(th)，才能使管子由截止状态转变为导通状态。
（2）耗尽型MOS管的导电性能可以通过正、零或负电压来控制。当VGS=0时，由于内部电场的存在，耗尽型MOS管已经有电流通过；增加或减少VGS可以调节导电沟道的宽窄，进而改变漏极电流ID的大小。

3. 应用特点：
（1）增强型MOS管因其在无电压状态下不导通的特性，更适合用于需要精确开关控制的场合。其广泛应用于高速、低功耗电路中，如CMOS逻辑电路等。
（2）耗尽型MOS管由于其在无电压状态下也具有导电能力，因此在开机时可能会误触发，导致设备失效。因此其应用相对较少，但在一些特定的模拟电路中仍有其用途。

mos管增强型和耗尽型结构衬底

4. 结构特性：
（1）在耗尽型MOS管中，源极和漏极在结构上可以互换使用，这使得耗尽型MOS管的使用更为灵活。
（2）增强型MOS管的原始沟道较窄，掺杂浓度较低，仅在加上足够大的栅压时才能形成导电沟道。

总结来说，MOS管的增强型和耗尽型在工作原理、导电机制以及应用场景上都有明显的区别。增强型MOS管主要用于需要精确控制电流的应用，而耗尽型MOS管则适用于某些特定的模拟电路。了解这两种类型的差异对于电路设计和电子设备的维护至关重要。
