igbt和mos管的区别,区别究竟在哪?

发布时间:2024-09-14编辑:pdmos浏览:0

        在电子电路设计中,MOS管(Metal-Oxide-Semiconductor Field-Effect Transistor)与IGBT(Insulated Gate Bipolar Transistor)是两种常见的半导体开关器件。尽管它们在某些应用中可以互换使用,但在结构、性能以及适用场景上存在显著差异。本文将详细探讨这些区别,以帮助工程师更好地选择和应用这两种器件。


        在电气性能方面,mosfet具有高输入阻抗、低导通电阻和快速开关速度的特点,适用于高频应用。然而,mosFET的导通电阻会随温度升高而增加,因此在高压大电流场合功耗较大。相比之下,IGBT在低频及大功率应用中表现出色,具有低导通电阻和耐高压的优点,但开关速度相对较慢。

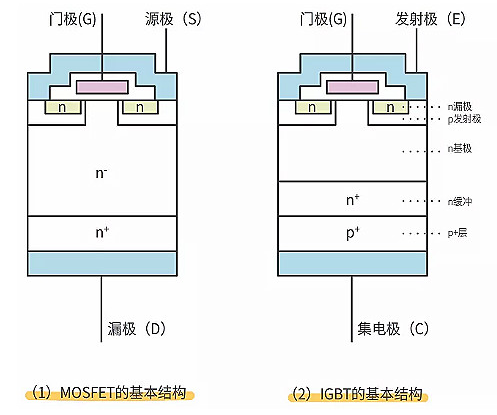

mos管和igbt的内部结构图示

IGBT(绝缘栅双极型晶体管)和mos管(金属氧化物半导体场效应晶体管)的详细区别如下:


1. 结构方面:

- MOS管:MOSFET是一种单极性器件,由栅极(Gate)、源极(Source)和漏极(Drain)组成,其控制电流是通过电压进行的

- IGBT:则是由一个N型MOSFET和一个PNP型BJT(Bipolar Junction Transistor)组合而成,这种结构使得IGBT同时具有MOSFET的输入特性和BJT的输出特性

MOS管30FI32

2. 工作原理方面:

- MOS管:其工作基于场效应原理和金属-氧化物-半导体结构,通过控制栅极电压来调节沟道电阻,从而控制漏极电流。

- IGBT:结合了MOSFET和双极晶体管的特点,通过控制极(门极)控制N型沟道的导电性质,从而控制集电极和发射极之间的导通电阻,进而控制集电极电流。


3. 导通特性方面:

- 导通电阻:IGBT的导通电阻比MOS管小,在高压、高电流的应用场合中,IGBT的导通损耗更低,更适合用于大功率应用。

- 导通压降:IGBT在导通时的压降相对较低且在大功率环境下能保持稳定,一般在1.2-2伏左右;而MOS管在同等条件下的压降相对较高。

IGBT模块

4. 开关速度方面:

- MOS管:具有较高的开关速度,其开关频率可以达到几百kHz甚至上MHz,适用于高频开关应用。

- IGBT:由于存在关断拖尾时间,开关速度相对较慢,开关频率一般在几十kHz左右,更适合中低频的开关应用。


5. 驱动电路复杂度方面:

- MOS管:驱动电路相对简单,因为其栅极输入阻抗高,对驱动电流和电压的要求较低。

- IGBT:由于其电压和电流的极值较大,需要较复杂的驱动电路来确保其可靠性和稳定性,驱动电路的成本也相对较高。


MOS管和IGBT应用区域展示图

6. 应用场景方面:

- MOS管:常用于低功率、快速开关的应用场景,如开关电源、照明、音频放大器和逻辑电路等。

- IGBT:主要用于高功率、低损耗的应用,如逆变器、电机驱动器、电焊机、不间断电源以及新能源汽车的电机控制器等。


7. 成本方面:

- MOS管:制造工艺较为成熟,成本通常比IGBT低。

- IGBT:制造工艺和材料成本相对较高,特别是在高压、大电流的高性能IGBT器件方面。



        总之,MOSFET和IGBT各有其独特的优势和局限性。工程师在选择时应依据具体的应用需求进行权衡,确保选用最合适的器件以满足系统的性能要求。
