三极管mos管和igbt的区别，到底是什么？

        在现代电子技术领域，三极管、MOS管（金属氧化物半导体场效应晶体管）和IGBT（绝缘栅双极型晶体管）是三种常见的半导体器件。虽然它们都广泛应用于各种电子电路中，但各自的特点和应用场景却有所不同。下面详细解析这三种器件的区别，以帮助读者更好地理解它们的功能和应用。

 一、三极管

1. 定义与结构

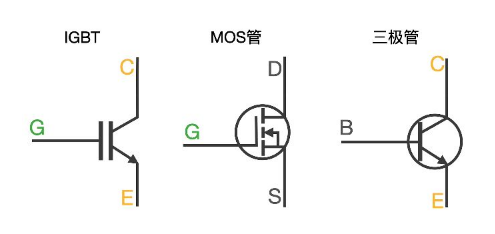

         三极管，也称双极型晶体管（BJT），是一种电流控制电流的半导体器件。它由两个PN结组成，分为NPN型和PNP型两种。三极管有三个极：发射极（Emitter）、基极（Base）和集电极（Collector）。

2. 工作原理

         当基极注入少量电流时，发射极和集电极之间会通过较大的电流，这种小电流控制大电流的特性使得三极管可以作为放大器或开关使用。

3. 主要特点

（1）高输入阻抗：基极电流很小，但对输出电流有很大的控制作用。
（2）放大能力强：可以放大信号电流。
（3）速度较慢：由于是少数载流子和多数载流子共同参与导电，其响应速度较慢。

4. 应用实例

三极管广泛用于模拟电路、信号放大和低频开关电路中。例如，音响设备的前置放大器和功率放大器通常采用三极管来实现信号的放大。

二、mos管

1. 定义与结构

         mos管，即金属氧化物半导体场效应晶体管，是一种电压控制电流的半导体器件。MOS管也分为两大类：增强型（Enhancement Mode）和耗尽型（Depletion Mode）。

2. 工作原理

         通过改变栅极电压来控制源漏之间的导电通道，MOS管可以实现对电流的开关和放大。不同于三极管，MOS管是通过电压而非电流进行控制的。

3. 主要特点

（1）高输入阻抗：由于栅极几乎不消耗电流，所以其输入阻抗非常高。
（2）低功耗：MOS管在导通状态下功耗较低，非常适合电池供电的设备。
（3）高速性能：由于没有少数载流子的存储效应，MOS管的开关速度非常快。

4. 应用实例

MOS管广泛应用于数字电路和高频开关电源中。例如，笔记本电脑中的处理器芯片和开关电源管理芯片多采用MOS管。

三、IGBT

1. 定义与结构

         IGBT是一种复合型半导体器件，结合了三极管和MOS管的优点。它同样具有三个极：发射极（Emitter）、栅极（Gate）和集电极（Collector）。

2. 工作原理

         IGBT综合了三极管的强电导通能力和MOS管的高输入阻抗特点。它的工作原理类似于MOS管，通过栅极电压控制内部电流的流动，但其导通和关闭速度更快。

3. 主要特点

（1）高耐压能力：IGBT能够承受高电压和大电流，适合用于高压应用。
（2）快速开关速度：相比三极管，IGBT的开关速度更快，接近于MOS管。
（3）低饱和压降：IGBT在导通时的损耗较小，效率更高。

4. 应用实例

         IGBT在电机驱动、太阳能逆变器和高压开关电源等领域有广泛应用。例如，新能源汽车中的电机控制系统通常采用IGBT模块。

四、总结与比较

| 特性 | 三极管 | MOS管 | IGBT |
|------------|--------------------------|---------------------------|--------------------------|
| 控制类型 | 电流控制 | 电压控制 | 电压控制 |
| 输入阻抗 | 低 | 高 | 高 |
| 功耗 | 相对较高 | 低 | 中等 |
| 开关速度 | 慢 | 快 | 快 |
| 导通电阻 | 中等 | 较高 | 低 |

| 应用领域 | 模拟电路、信号放大器 | 数字电路、高频电源 | 电机驱动、高压电源 |

        通过对三极管、MOS管和IGBT的分析，可以看出每种器件都有其独特的优势和不足，适用于不同的应用场景。了解这些基本区别，有助于工程师在选择和使用电子器件时做出更加明智的决策。
