mos管怎么看型号和功率，到底有何诀窍？

发布时间：2024-09-12编辑：pdmos浏览：0次

在电子设备的设计和维修过程中，了解MOS管（金属氧化物半导体场效应晶体管）的型号和功率参数至关重要。本文将介绍如何查看mos管的型号和功率，帮助大家更好地选型和使用mos管。

一、MOS管型号解读

MOS管的型号通常由字母和数字组成，用于表示该器件的特性和性能。不同厂商生产的MOS管型号可能有所不同，但通常会包含以下信息：

1. 厂家代号：代表生产该MOS管的厂家名称或简称。例如，Infineon、ON Semiconductor等。

2. 产品系列：代表MOS管所属的产品系列。例如，IRF、BUZ、BTS等。

3. 产品类型：明确标识MOS管的具体类型，如N沟道mosfet或P沟道MOSFET。

4. 额定电流：标明MOS管能够承受的最大漏极电流（ID），单位为安培（A）。

5. 额定电压：标明MOS管能够承受的最大漏-源电压（VDSS），单位为伏特（V）。

6. 其他参数：还可能有导通电阻（Rds）、最大耗散功率等参数。

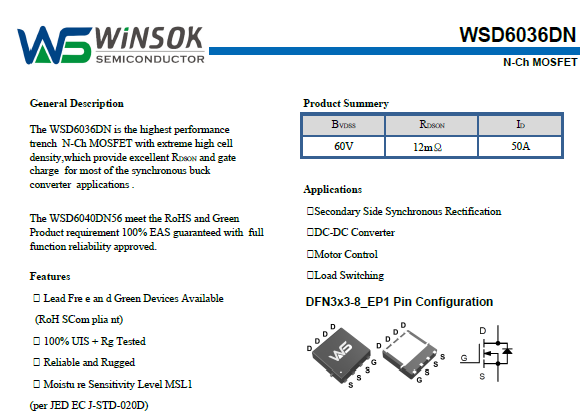

60V耐压N-MOS管WSD6036DN

二、MOS管功率参数

MOS管的功率参数主要包括以下几个关键指标：

1. 额定电流（ID）：表示MOS管能够持续通过的最大电流值。超过此值可能导致MOS管过热甚至烧毁。

2. 额定电压（VDSS）：表示MOS管在漏极和源极之间能够承受的最大电压。超过此值可能会引起击穿，导致MOS管损坏。

3. 导通电阻（Rds(on)）：指MOS管在导通状态下漏极和源极之间的电阻值。这个值越低，MOS管在导通时的功耗越小，效率越高。

4. 最大耗散功率（PD）：表示MOS管能够耗散的最大功率。这取决于MOS管的封装、散热条件等因素。

三、实例解析

以下是几种常见MOS管的参数示例：

| 型号 | 额定电压 (V) | 额定电流 (A) | 封装类型 | 应用示例 |
|---------|---------------|---------------|------------|----------------------------------------------------|
| IRF540 | 100V | 28A TO-220 | TO-220 | 适用于高电流应用，如电机驱动、开关电源等 |
| IRF630 | 200V | 9A TO-220 | TO-220 | 常用于中等功率应用，如逆变器、放大器等 |
| IRF740 | 400V | 10A TO-220 | TO-220 | 用于需要高耐压的应用场景，如高压电源开关 |
| IRFP250 | 200V | 32A TO-3P | TO-3P | 适用于大功率应用，如工业电源、UPS系统等 |
| IRFZ44N | 900V | 15A TO-220 | TO-220 | 适用于超高压应用场景，如电力传输设备 |

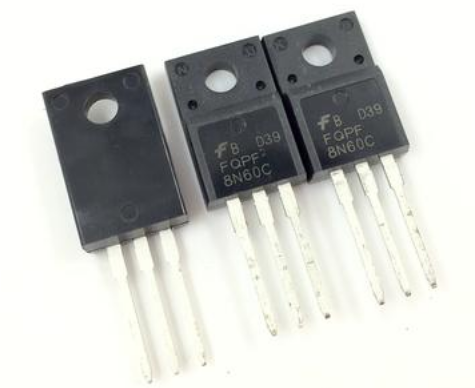

MOS管FQB8N60C电源功率管8A 600V

四、如何选择MOS管

在选择MOS管时，应根据应用需求仔细考虑以下几个因素：

1. 确定工作条件：包括最大电压、最大电流和应用环境温度。

2. 计算负载要求：根据电路的总负载计算出MOS管所需的最小电流和电压。

3. 选择安全系数：为确保可靠性，建议选择高于计算值的MOS管，并考虑增加一定的安全裕量。

4. 考虑热管理：确保所选MOS管的散热性能能够满足应用要求，避免因过热导致性能下降或损坏。

5. 验证实际性能：通过实验和测试确认所选MOS管在实际电路中的表现，确保其能够满足所有设计规格。

综上所述，了解MOS管的型号和功率参数对于选择合适的器件非常重要。通过仔细阅读数据手册并结合实际应用需求，可以有效地选择和利用MOS管，确保电路的稳定性和性能。希望这篇指南能够帮助你更好地掌握如何查看MOS管的型号和功率。
