mos管怎么区别三个管脚，到底怎么看？

发布时间：2024-09-09编辑：pdmos浏览：0次

在电子元件中，mos（金属氧化物半导体）场效应晶体管是一种常用的器件，其三个引脚分别为栅极（G）、源极（S）和漏极（D）。了解并区分这三个引脚对于使用和应用MOS管至关重要。以下是详细分析如何区分mos管的三个引脚：

1. 栅极（G）的作用

栅极是控制MOS管开关的关键引脚。当对栅极施加电压时，MOS管内部会形成一个电场，从而控制电流在源极和漏极之间的流动。由于栅极通过绝缘体与其他两个引脚隔离，其电阻值通常是无限的。

判断方法：
（1）电阻测量法：使用万用表将栅极与其他两引脚分别接触，会发现电阻无限大。
（2）短路法：将GS极短路后，再用万用表测量GD极间的电阻，应为几欧至十几欧。

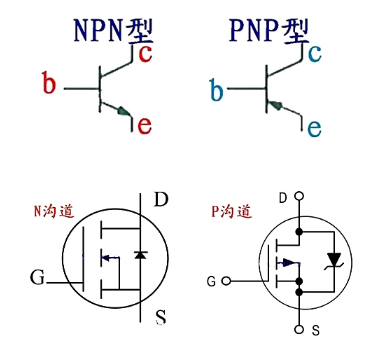

N沟道和P沟道MOS三个管脚的示意图

2. 源极（S）与漏极（D）的区别

源极和漏极是电流进出的通道。在N型MOS管中，源极是电流流出端，而漏极是电流流入端；在P型MOS管中则相反。因此，正确识别这两个引脚对于确保电路正常工作非常关键。

判断方法：
（1）电阻测量法：使用万用表的R×1k档分别测量三个管脚之间的电阻。交换表笔法测量两次，电阻值较低的一次测量结果中，黑表笔接的是源极，红表笔接的是漏极。
（2）正向电阻法：根据PN结的正、反向电阻不同来判断。测出低阻值的一次，黑表笔接的是源极，红表笔接的是漏极。

3. 总结与应用技巧

通过上述方法，可以有效区分MOS管的三个引脚。在实际电路设计和测试中，准确辨别各引脚的功能不仅能提高电路的稳定性，还能避免因引脚误接导致的设备故障或损坏。此外，掌握以下几种记忆方法也有助于快速识别MOS管的引脚：

（1）箭头指示法：N型MOS管的箭头从源极指向漏极，P型MOS管的箭头从漏极指向源极。
（2）封装排列法：大部分MOS管在字面对自己时，左起为栅极、中间为源极、右为漏极。

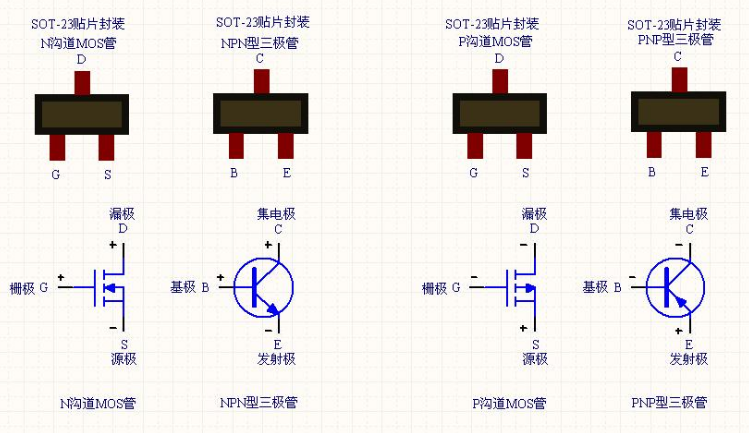

常用mos管封装及三个管脚分布图
