mos管工作原理图片,震撼来袭!

发布时间:2024-09-07编辑:pdmos浏览:0

        MOS管,即金属-氧化物半导体型场效应管(Metal-Oxide-Semiconductor Field-Effect Transistor),是现代电子技术中不可或缺的重要组件。其工作原理和应用不仅在学术上有深远影响,更在实际的电子电路设计中扮演着核心角色。以下是对其工作原理的详细介绍:

1. 基本概念:
(1)mos管是一种通过电压控制电流的器件,具有输入阻抗高、噪声低、功耗小等优点。

(2)它的结构主要包括源极(S)、漏极(D)和栅极(G),其中栅极通过一层薄氧化层与源漏极绝缘。


2. 工作原理:
(1)在N沟道增强型mosfet中,当栅极电压V_GS低于阈值电压V_T时,不会形成导电沟道,因此mosFET处于截止状态。

(2)当V_GS超过V_T时,会在P型衬底表面形成一个N型反转层,即导电沟道。此时,如果漏源之间加上正电压V_DS,则会有漏极电流I_D流过沟道,MOSFET导通。

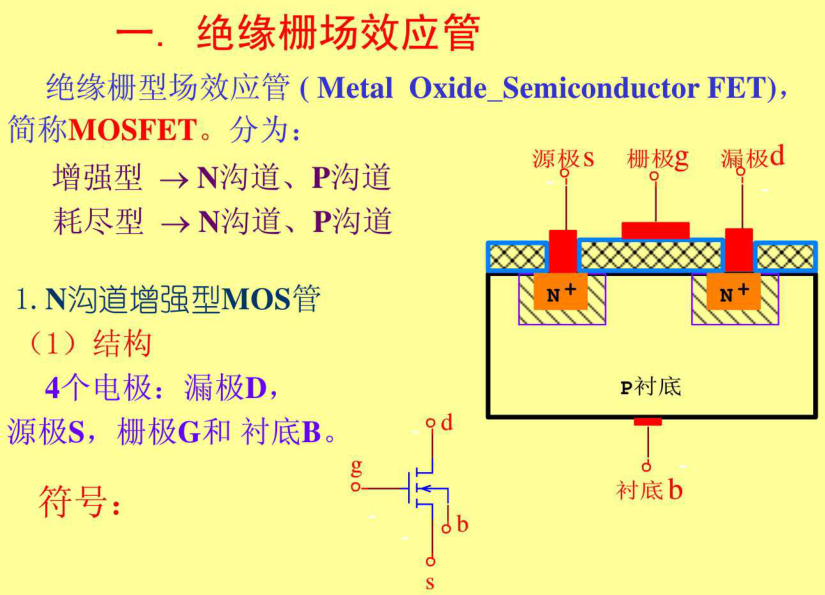

N沟道增强型MOSFET结构图示


3. 类型分类:
(1)根据导电沟道的不同,MOSFET可以分为N沟道和P沟道两种。

(2)根据工作方式的不同,MOSFET可以分为增强型和耗尽型。增强型MOSFET需要栅极电压超过一定值才能导通,而耗尽型MOSFET在没有栅极电压时也存在导电沟道。


4. 应用实例:
(1)在数字电路中,MOSFET常用于构建逻辑门电路,如CMOS非门。

(2)在模拟电路中,MOSFET可以作为放大器使用,特别是在低压和低功耗的应用中。


5. 发展趋势:
(1)随着微电子技术的发展,MOSFET的尺寸不断缩小,同时性能也在不断提高。
(2)新型的MOSFET结构,如FinFET和GAAFET等,正在研发中,以应对未来电子设备对更高性能的需求。

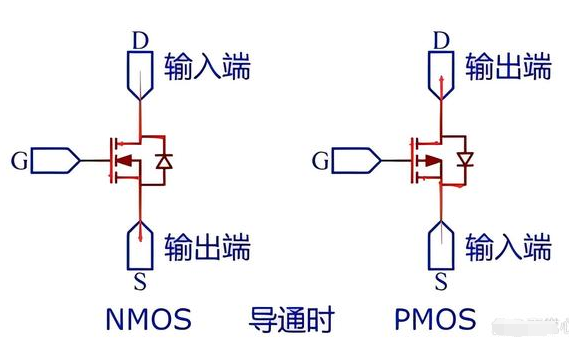

MOSFET工作原理之导通时电流方向


        总的来说,MOS管作为一种重要的电子器件,其工作原理和应用对于理解现代电子技术至关重要。通过对MOS管的研究和应用,可以推动电子技术的进步,实现更多创新的电子产品和系统。
