探索mos管开启过程详解背后的秘密！

发布时间：2024-08-28编辑：pdmos浏览：0次

在电子设备中，MOS管(金属氧化物半导体场效应管)是一种非常重要的开关元件。它的功能类似于二极管，但在导通和截止时的电压降比二极管低得多，因此效率更高。本文将详细解析mos管的开启过程。

一、mos管的基本结构

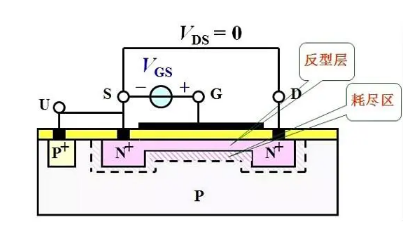

mos管的基本结构示意图之P型MOS

mos管主要有四个部分组成：源极(Source)、漏极(Drain)、栅极(GND)和通道(Channel)。其中，栅极是用来控制mos管导通和截止的关键。当栅极电压改变时，通道中的电流也会随之改变，从而实现对源极和漏极之间电流的控制。

二、mos管的开启过程

1. 预充电阶段：当电源接通时，由于电路中存在电感和电容，导致初始电压并非恒定值。此时，栅极会受到一个预充电电压，使得通道中的电子开始流动，形成一个预充电区域。

2. 开启控制期：当栅极电压达到一定值时，通道中的电子会被加速到足够高的速度，撞击到通道顶部的PN结。这个过程称为雪崩击穿，此时通道中的电流急剧增加。

3. 稳定期：当通道中的电子数量达到一定程度后，通道顶部的PN结会形成一个耗尽层，使得通道中的电子无法再进入。此时，通道中的电流会逐渐减小，趋于稳定。

mos管的开启及关闭过程示意图

三、mos管的关闭过程

1. 去载流子恢复期：当需要关闭mos管时，首先需要降低栅极电压。随着栅极电压的降低，通道中的反型层逐渐变窄，阻止了更多的电子流入。同时，通道底部的PN结也会逐渐变窄，阻止了更多载流子的反向流入。

2. 去雪崩击穿期：当栅极电压降低到一定程度时，通道中的电子速度减慢，无法再次形成雪崩击穿现象。此时，通道中的电子数量开始减少，直至最终消失。

3. 完全截止期：最后，通道中的电子全部消失后，通道底部的PN结也完全截止。此时，mos管处于完全截止状态。

总结：mos管的开启和关闭是通过改变栅极电压来控制通道中电子的数量，从而实现对源极和漏极之间电流的控制。了解mos管的开启过程对于正确使用和设计各种电路至关重要。
