mos管驱动设计详解大揭秘！

发布时间：2024-08-25编辑：pdmos浏览：0次

在电子设备中，MOS管(金属氧化物半导体场效应管)是一种常用的开关元件，其驱动设计对于整个电路的性能起着至关重要的作用。本文将对mos管驱动设计进行详细解读，帮助读者更深入地理解mos管的工作原理和驱动方式。

一、MOS管的工作原理

MOS管是一种电压控制型半导体开关器件，其工作原理主要是基于PN结的双极性特性。当N型半导体中的空穴与P型半导体中的自由电子相遇时，就会形成一层电场，使得P型半导体中的自由电子受到一个向上的电场力作用，从而使得P-N结区域导通，形成一个耗尽区；反之，如果去掉这个正向电压，耗尽区就会恢复到原始状态，实现开关功能。

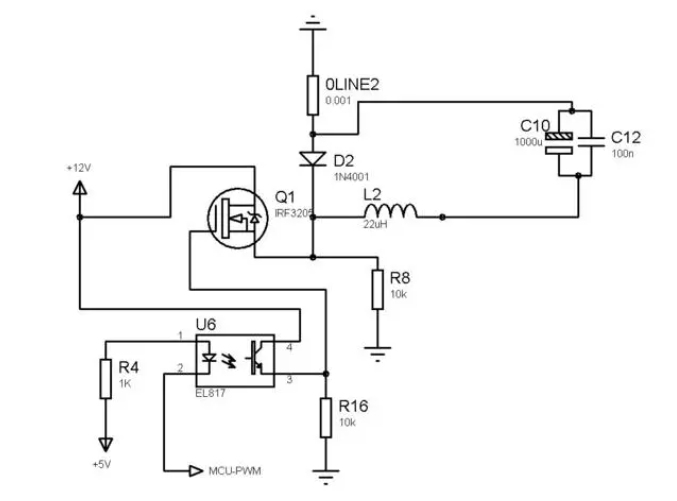

mos管驱动设计原理图

二、MOS管驱动方式

MOS管的驱动方式主要有以下几种：

1. 电压驱动：通过改变输入电压的大小来控制MOS管的开关状态。这种驱动方式简单易行，但需要保证输入电压的稳定性和精度。

2. 电流驱动：通过改变输入电流的大小来控制MOS管的开关状态。这种驱动方式可以实现大电流输出，但需要考虑电源电压和负载电阻的匹配问题。

3. 混合驱动：将电压驱动和电流驱动两种方法结合起来使用，以达到更好的控制效果。例如，可以在高电平下采用电压驱动，低电平下采用电流驱动。

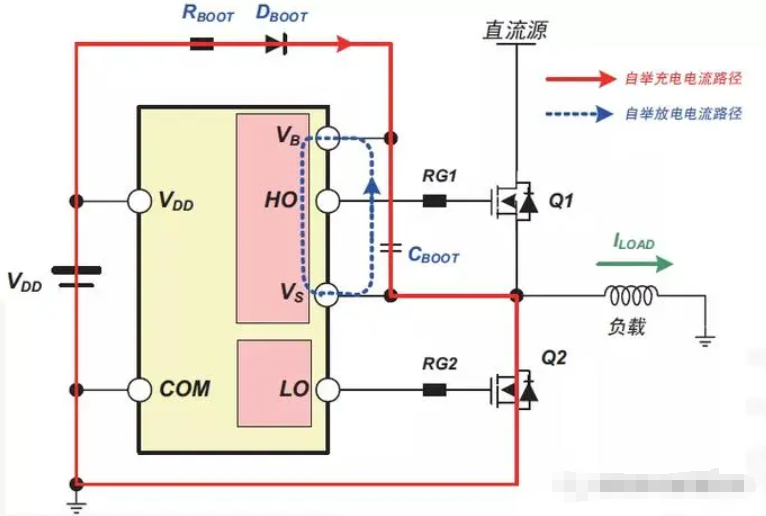

mos管驱动设计详解之原理示意图

三、MOS管驱动电路设计要点

1. 确定驱动电路的形式：根据具体的应用需求和MOS管参数，选择合适的驱动电路形式。常见的驱动电路有H桥驱动、升压降压驱动、恒流源驱动等。

2. 合理选择元器件参数：在设计驱动电路时，需要考虑各种元器件的参数匹配问题，以确保电路正常工作并达到预期的效果。如电阻、电容、二极管等的选择和计算。

3. 注意电磁干扰问题：在实际应用中，由于MOS管的存在会引入一些电磁干扰信号，因此需要注意对驱动电路进行滤波处理，以减少干扰对其他电路的影响。

总结：以上就是针对MOS管驱动设计的详解内容，希望能够帮助读者更好地理解MOS管的工作机理和驱动方式。在实际应用中，还需要根据具体情况进行合理的选择和设计，以满足不同的性能要求。
