mos管各参数详解大揭秘！

发布时间：2024-08-24编辑：pdmos浏览：0次

MOS管(Metal-Oxide-Semiconductor Field-Effect Transistor,金属氧化物半导体场效应管)是一种广泛应用于电源管理、开关、放大器等领域的半导体器件。mos管的性能参数对于其应用性能具有重要影响，本文将对mos管的主要参数进行详细解读，帮助大家更好地了解和选用MOS管。

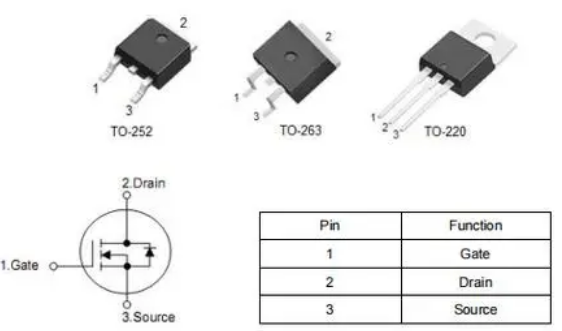

MOS管常用封装及引脚说明

一、导通电阻(Rds(on))

  导通电阻是指MOS管在导通状态下的电阻值，通常用欧姆表示。导通电阻的大小直接影响了MOS管的功耗和效率。一般来说，导通电阻越小，MOS管的导通能力越强，功耗和效率越高。但过大的导通电阻会导致损耗增加，降低MOS管的工作温度。因此，在选用MOS管时，需要根据具体的工作条件来选择合适的导通电阻值。

二、最大电压(Vds)和阈值电压(Vth)

  MOS管的最大电压是指其耐受的最高电压值，通常以伏特(V)表示。最大电压是评估MOS管结构安全性和可靠性的重要参数，超过最大电压值容易导致MOS管损坏。阈值电压是指MOS管的漏极电压达到一定值时，即形成沟道效应而导通的电压值。阈值电压的大小会影响MOS管的最小导通电流和开关速度。一般来说，阈值电压越低，MOS管的导通能力越强，但功耗和发热量也相应增加。

三、最小导通电流(Ids)

  最小导通电流是指MOS管在正常工作条件下，能够承受并维持导通状态的最小电流值，通常以安培(A)表示。最小导通电流是评估MOS管导通能力和稳定性的重要参数，过小的导通电流会导致MOS管无法正常工作。此外，最小导通电流还与MOS管的结构、制程工艺等因素密切相关。因此，在选用MOS管时，需要根据具体的工作条件来选择合适的最小导通电流值。

四、反向恢复时间(tr)

  反向恢复时间是指MOS管从截止状态转变为导通状态所需的时间，通常以纳秒(ns)表示。反向恢复时间是评估MOS管抗电磁干扰能力和稳定性的重要参数。一般来说，反向恢复时间越短，MOS管抗电磁干扰能力越强，但开关速度可能会降低。因此，在选用MOS管时，需要根据具体的工作条件来平衡反向恢复时间和其他性能参数的关系。

五、开关速度(fSW)和开启电容(Cgs)

  开关速度是指MOS管从关断状态转变为导通状态的速度，通常以皮秒(ps)表示。开关速度是评估MOS管高速切换能力的重要参数，开关速度越快，电路响应速度越快。开启电容是指MOS管在导通状态下存储电荷的能力，通常以皮法拉(pF)表示。开启电容的大小会影响MOS管的开关速度和功耗。一般来说，开启电容越大，开关速度越慢，但功耗较低；开启电容越小，开关速度越快，但功耗较高。因此，在选用MOS管时，需要根据具体的工作条件来选择合适的开关速度和开启电容值。

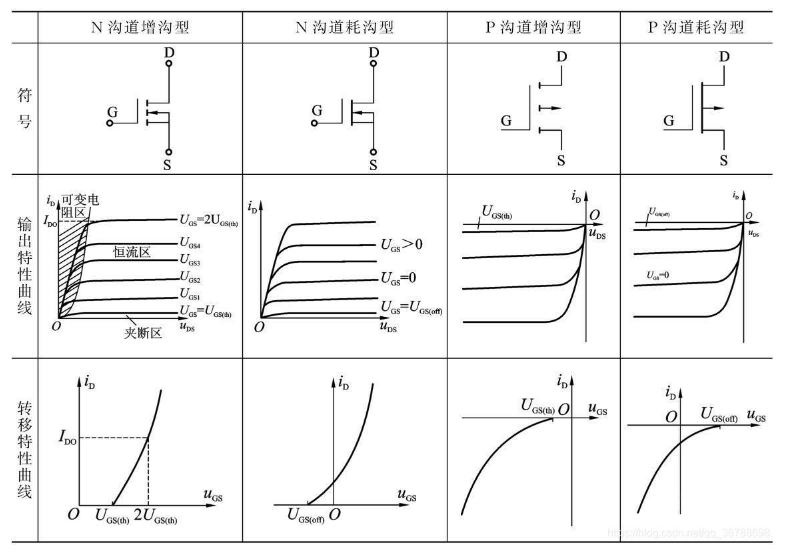

MOS管开关电路详细说明及曲线图示
