探究mos管并联实现大电流的原理图！

发布时间：2024-08-17编辑：pdmos浏览：0次

在电子技术领域，MOS管(金属氧化物半导体场效应管)作为一种高效的半导体开关器件，广泛应用于各种电子设备中。mos管具有低导通电阻、高输入阻抗、低电压降等优点，使其成为实现大电流输出的理想选择。本文将详细介绍如何通过mos管并联实现大电流原理图，帮助读者更好地理解这一技术。

一、MOS管并联的基本原理

MOS管并联是指将两个或多个MOS管的发射极和集电极相连，形成一个等效的MOS管。当其中任何一个MOS管导通时，整个电路都处于导通状态；当所有MOS管截止时，整个电路处于截止状态。MOS管并联的优点是可以通过改变MOS管的数量来实现不同的输出电流，从而满足不同应用场景的需求。

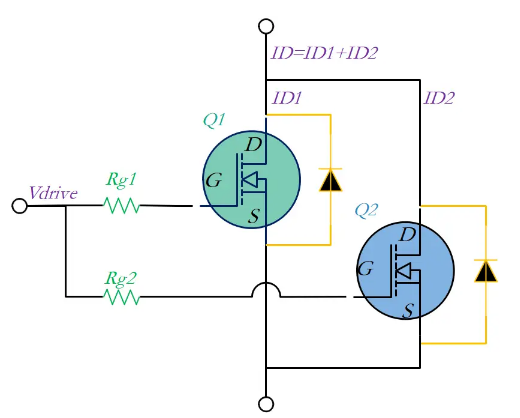

两颗mos管并联实现大电流的原理图

二、MOS管并联实现大电流原理图设计

1. 首先，我们需要计算所需的MOS管数量和参数。这需要根据实际应用场景和所需输出电流来确定。通常情况下，可以通过查阅相关资料或者使用公式进行计算。例如，可以使用下面的公式来计算所需的MOS管数量：

N = (Vth - Vds) * Imax / (Id * Rth)

其中，N 为所需MOS管数量；Vth 为MOS管的阈值电压；Vds 为导通时的击穿电压；Imax 为最大允许输出电流；Id 为单个MOS管的驱动电流；Rth 为MOS管的阈值电阻。

2. 接下来，我们需要绘制MOS管并联原理图。首先，在原理图上标出各个元件的位置，包括电源、电阻、MOS管等。然后，根据上述公式计算出所需的MOS管数量和参数，将这些信息填入原理图中。最后，按照电路连接规则连接各个元件，形成一个完整的MOS管并联电路。

3. 为了验证设计的正确性，我们需要进行实际测试。可以将电源接入电路，然后测量输出电流是否符合要求。如果发现输出电流不足或者过大，可以调整电路参数或者增加/减少MOS管数量，直到满足需求为止。

mos管并联实现大电流的电路设计应用
