mos管驱动电路电阻的确定方法

        导语：MOS管驱动电路电阻的确定对于保证电路正常工作和提高系统性能具有重要意义。本文将介绍5种确定mos管驱动电路电阻的方法，帮助您更好地了解如何选择合适的电阻值。

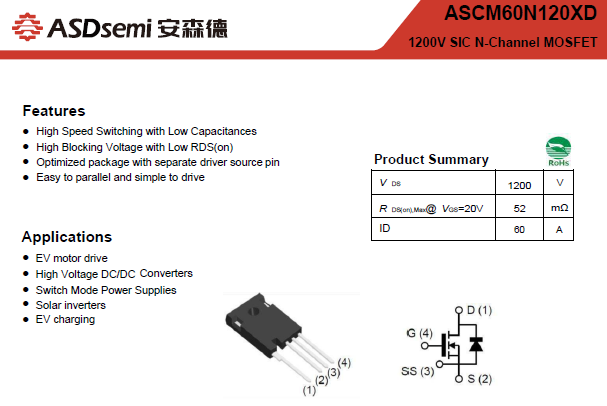

一、查阅数据手册

        数据手册是mos管制造商提供的关于其产品的详细信息，其中包括了驱动电路电阻的相关参数。在查阅数据手册时，可以参考以下几个方面的内容来确定电阻值：

1. Ids(断态电流)和Uds(漏极-源极电压):这两个参数反映了mos管的导通能力，有助于判断合适的驱动电阻大小。

2. Vds(阈值电压)和Vth(触发电压):这两个参数决定了mos管的导通和截止状态，从而影响到驱动电阻的选择。

3. Rds(导通电阻):这是mos管内部的电阻，通常在数据手册中给出。根据Rds的大小，可以计算出外部驱动电阻R。

二、利用欧姆定律

欧姆定律是电学基本定律之一，可以用来计算电路中的电阻值。在确定mos管驱动电路电阻时，可以根据以下公式进行计算：

R = (Uds - Vds) / Ids

其中，R表示外部驱动电阻，Uds表示漏极-源极电压，Vds表示阈值电压，Ids表示断态电流。

三、参考典型应用实例

        很多实际应用中已经有很多成功的mos管驱动电路设计案例，可以参考这些实例来确定电阻值。例如，可以从网络论坛、行业报告等渠道收集相关的设计经验和建议。

四、使用模拟软件进行仿真分析

        现代电子设计中，常用的仿真软件如SPICE可以对电路进行建模和分析。通过使用这些软件，可以在虚拟环境中测试不同的驱动电阻组合，观察电路性能的变化趋势，从而找到合适的电阻值。

五、实验室测量与验证

在实际应用中，还可以通过对mos管驱动电路进行实验室测量，来验证所选电阻值的有效性。具体操作方法如下：

1. 将mos管接入驱动电路；

2. 记录当前的电路参数，如漏极-源极电压、断态电流等；

3. 调整驱动电阻值，重新测量电路参数；

4. 根据测量结果，对比理论计算值和实际测量值，以评估所选电阻值的准确性。

        确定mos管驱动电路电阻的方法有很多，可以根据实际情况选择合适的方法。在实际设计过程中，建议多参考相关资料和经验，结合实验验证，以确保所选电阻值能够满足电路性能要求。
